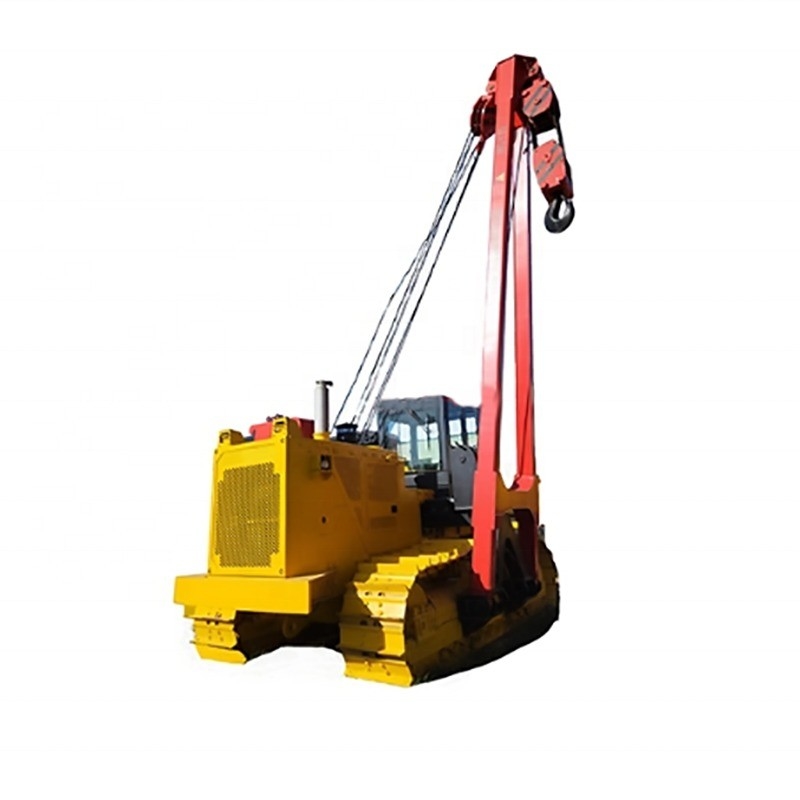

90TON Pipelayer plein hydraulique à flèche latérale de levage de tuyau Machines de construction Durable

Name: 90TON Pipelayer plein hydraulique à flèche latérale de levage de tuyau Machines de construction Durable
Brand: Wincoo Engineering Co., Ltd.
Price: 50.00 USD
Availability: InStock

Détails du produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: WINCOO

Conditions de paiement et d'expédition

Prix: $206,500.00/sets 1-99 sets

Détails d'emballage: Paquet d'exportation

Capacité d'approvisionnement: 3000 ensembles par mois

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:

Condition:	Nouveau	Garantie:	1 année
Industrie concernée:	Fabrication, travaux de construction	Poids (kg):	22000
Emplacement de la salle d'exposition:	Aucune	Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit	Type de commercialisation:	Produit ordinaire
Garantie des composants de base:	1 année	Composants de base:	PLC, moteur, moteur, pompe
Point de vente unique:	Efficacité de fonctionnement élevée	Nom du produit:	Machine de levage de pipelines
Application du projet:	Machines de construction de canalisation	Service après-vente fourni:	Appui vidéo

Condition:	Nouveau
Garantie:	1 année
Industrie concernée:	Fabrication, travaux de construction
Poids (kg):	22000
Emplacement de la salle d'exposition:	Aucune
Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit
Type de commercialisation:	Produit ordinaire
Garantie des composants de base:	1 année
Composants de base:	PLC, moteur, moteur, pompe
Point de vente unique:	Efficacité de fonctionnement élevée
Nom du produit:	Machine de levage de pipelines
Application du projet:	Machines de construction de canalisation
Service après-vente fourni:	Appui vidéo

90TON Pipelayer plein hydraulique à flèche latérale de levage de tuyau Machines de construction Durable

La société WINCOO ENGINEERING CO., LTD. a été créée pour fournir des services d'ingénierie à des entreprises de l'industrie automobile.

La tuyauterie HGY est principalement utilisée pour les opérations de levage de tuyaux dans la construction de pipelines, telles que le transport de tuyaux, la pose de tuyaux, l'assemblage et le creusement de tranchées.Le châssis du tuyauterie est un châssis hydraulique spécial développé sur la base de la technologie mature du châssis de la pelle.Le système de déplacement adopte le mode de transmission hydrostatique, avec peu d'impact sur le démarrage et l'arrêt, et peut réaliser la direction in situ; Le système de levage adopte une transmission hydraulique complète,avec une transmission stable et de bonnes performances de micro-mouvementComparé à l'installation traditionnelle de tuyaux sur châssis de bulldozer, il présente des avantages techniques et d'application évidents.

HGY Pipelayer peut s'adapter à un environnement de travail de - 20 °C ~ + 50 °C, à une altitude inférieure à 3000 m, à un environnement avec moins de 5% de sable et de poussière dans l'air et à toutes sortes de conditions météorologiques telles que la pluie,neige et brouillardÊtre en mesure d'opérer en toute sécurité et de manière fiable sur une rampe de 30°.
La tuyauterie HGY a une conception raisonnable, une structure compacte, une expédition, un transfert et un transport faciles et peut répondre aux exigences
adapté au chantier de construction et à l'exploitation générale des routes.

1Le châssis, le cul.
2Je lève le cul.
3- Je ne sais pas.
4Le trou du moteur.
5Contrepoids dans le cul
6Système hydraulique

Paramètres du produit

Modèle					HGY20	HGY40	HGY70	HGY90
Capacité de levage maximale					25 tonnes	45.7t	70 tonnes	90 tonnes
Capacité de levage nominale					21.25 tonnes	38.25 tonnes	59.5t	76.5t
Poids de fonctionnement (environ)					22 tonnes	35 tonnes	49 tonnes	55 tonnes
Dimension du contour de transport pour l'équipement principal ((LWH)					Pour les appareils de traitement des eaux usées	Pour les appareils à commande numérique:	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Poids à l'expédition pour les équipements principaux					21.5t	26 tonnes	37.5t	38.9t
Pression moyenne au sol					76.4 KPa	85.2KPa	87.3 KPa	860,6 KPa
Dégagement au sol minimum					480 mm	490 mm	550 mm	550 mm
Max.gradabilité					25°	25°	25°	25°
Environnement applicable					-50 °C à + 65 °C	-50 °C à + 65 °C	-50 °C à + 65 °C	-50 °C à + 65 °C
Moteur	Modèle			SHANGCHAI SV11CB est un groupe de travail	Pour les produits de la catégorie 1	Pour les produits de la catégorie 1	Pour les produits de la catégorie 1
		Puissance nominale			120 kW	169 kW	239 kW	Le réglage de l'équipement doit être conforme aux prescriptions du présent règlement.
		Vitesse de rotation nominale			Les rouleaux sont les suivants	Pour les véhicules à moteur:	Pour les véhicules à moteur:	Pour les véhicules à moteur:
Système de marche	Mode de fonctionnement			Le joystick	Le joystick	Le joystick	Le joystick
		Vitesse théorique	En avant (département 2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		Vitesse théorique		En arrière (département 2)	4.28/7.59 km/h	40,3/7,7 km/h	4.4/7,8 km/h	4.4/7,8 km/h
		Longueur de voie au sol			2635 mm	3050 mm	3620 mm	3620 mm
		Largeur de voie			560 mm	660 mm	760 mm	760 mm
		Nombre de rouleaux			7x2	7x2	9x2	9x2
Système de grue	Forme de gamme			Le formulaire de luffing de câbles de fil	Le formulaire de luffing de câbles de fil	Le formulaire de luffing de câbles de fil	Le formulaire de luffing de câbles de fil
		Mode de fonctionnement			La poignée de commande hydraulique	La poignée de commande hydraulique	La poignée de commande hydraulique	La poignée de commande hydraulique
		Lien de la grue	La longueur de la liaison de la grue	6 000 mm	7500/8500 mm	7600/8600 mm	8600/9600 mm
		Lien de la grue		Hauteur maximale de levage	4909 mm	6100/7050 mm	6100/7050 mm	7050/9600 mm
		L'angle d'accélération de la jonction de la grue			0 à 85°	0 à 86°	0 à 86°	0 à 86°
		Vitesse du crochet ((six à huit fois)			0 à 12,0 m/min	0 à 6,2 m/min	0 à 7,0 m/min	0 à 7,0 m/min
		Temps de levage ((quatre à cinq fois)			25 ans	Des années 20	32 ans	Des années 40

Caractéristiques du produit

I. Caractéristiques de l'assemblage du châssis

1, Adoptez la technologie du châssis de l'excavateur hydraulique, châssis spécial à couche de tuyauterie de haute résistance, de qualité fiable.

2, trois côtes ou deux côtes rampantes, neuf groupes de roues de support et un angle de montée maximal de 30°.

3, la pompe principale, le moteur de virage et le moteur de déplacement adoptent la marque allemande Rexroth pour assurer le fonctionnement fiable du système hydraulique de l'ensemble du véhicule.

4, La soupape principale adopte une solution de contrôle électrique complète, qui peut fonctionner en douceur et réaliser une optimisation précise.

5, adopter une structure de connexion de haute résistance entre le cadre de marche et le cadre du véhicule pour assurer que toute la machine a une rigidité suffisante pendant le levage.

6, avec une conception de jauge accrue, améliorant la stabilité de l'ensemble de la machine, plus adaptée aux conditions de chargement latéral.

7Les rouleaux de support sont répartis de chaque côté, avec une grande capacité de support, une résistance à haute température et une adaptabilité aux conditions de travail difficiles.

II. Le secteur privéSystème de freinage de conduite sûr et fiable

1, adopte le mode de transmission hydrostatique, avec un faible impact au démarrage et à l'arrêt, et peut réaliser la direction in situ.
2, Lorsque l'opérateur relâche le levier de conduite, le frein du moteur de conduite est automatiquement fermé pour assurer la sécurité de stationnement.
3, Grâce à la commutation des engrenages à grande vitesse et à basse vitesse, peut réaliser un mouvement à grande vitesse et une rampage à basse vitesse.

III. Les États membresDispositifs de sécurité complets pour assurer la sécurité du levage

1, Le dispositif de limite de la flèche électro-hydraulique peut limiter de manière fiable la position limite de levage de la flèche, pour éviter l'accident de tir et de flexion de la flèche.

2, Le dispositif anti-enroulement de l'hameçon empêche l'hameçon de dépasser la position limite, afin d'éviter que l'hameçon et le fil d'acier ne soient endommagés.

3, L'indicateur de charge sûre (limiteur de couple) garantit que l'équipement fonctionne toujours à la charge nominale et assure la sécurité du personnel et des équipements.

IV. - Je vous en prie.Moteur

1, Adoptez le moteur Cummins, équipé d'un système unique de carburant PT et de turbocompresseur.

2, moteur Cummins avec de nombreux avantages évidents, par exemple, poids léger, puissance élevée, couple élevé, faible consommation de carburant et entretien simple.

V. Je vous en prie.Mécanisme de support central de pivotement

1, Haute fiabilité du mécanisme central de support de pivotement.

2, adoptez un support de pivotement renforcé spécial, qui peut supporter un couple et une charge plus importants.

- Je vous en prie.Système de levage

1, Le système de levage adopte une transmission hydraulique complète, avec une transmission stable et de bonnes performances de micro mouvement.

2, Le treuil et le treuil de remontage sont entraînés par un moteur à couple élevé à basse vitesse; le treuil est équipé d'un frein normalement fermé pour assurer un verrouillage automatique fiable du treuil et du treuil.

3, l'entrée d'huile moteur du treuil et du treuil de remontage est équipée d'une vanne d'équilibre de haute qualité produite par la société America SUN pour s'assurer qu'il n'y a pas de chute libre sous la charge nominale.

4, adoptez le luffing de la corde de fil d'acier, et l'impact de démarrage et d'arrêt peut être réduit grâce à l'utilisation d'un bloc de poulie à vitesse multiple, avec un meilleur contrôle micro.

VII. Les États membresFonctionnement simple et pratique

1, Toute la machine adopte la solution de contrôle entièrement électrique pour optimiser le levage et la rotation sous plusieurs angles, avec une réponse de démarrage rapide, un fonctionnement léger, flexible et fiable.

2, Le système de levage contrôle l'action d'extension du bras et de levage du crochet par une poignée pilote de commande électrique universelle, marque Italy HC.

3La rotation de la plateforme est contrôlée par une poignée de pilote électrique, flexible et fiable.

4La combinaison parfaite de contrôle électronique du pilote et de transmission hydraulique, avec deux modes de commande de mouvement rapide et micro, permet à l'opération de levage d'avoir un mouvement micro supérieur,et la précision du micro mouvement est de 2 mm en bon état.

VIII. Les États membresUne forte capacité d'adaptation

Être capable de travailler dans un environnement de - 20 °C à + 50 °C, à une altitude inférieure à 3000 m et avec une poussière élevée.

IX.Humanisation de l'espace d'exploitation

1, cabine d'exploitation avec un espace spacieux et une vue large; adopter des sièges hydrauliques à absorption des chocs et suspendus; conduite plus confortable.

2, le système hydraulique adopte le mode de contrôle pilote, stable et fiable.

3, Équipé de climatisation (Air cooler)

Photos du produit

Wincoo Engineering Co., Ltd (WINCOO) est engagée dans la fourniture des solutions/équipements les plus appropriés pour le client, les fabricants, les entreprises EPC/C sur la fabrication de tuyaux, la construction de réservoirs,construction de pipelines, lignes de production industrielles, projet d'énergie propre et autres domaines industriels.

Nos services et notre force
Nous avons la capacité de fournir des solutions viables pour soutenir les clients à être attribués avec un temps d'exécution de projet plus court,Moins de coûts en hommes-heures et méthode de construction/fabrication plus efficace et meilleure qualité au cours de la phase d'appel d'offres du projet.

En fonction de la disponibilité des installations/espaces du client, nous sommes en mesure d'étudier/concevoir et de présenter des configurations correspondantes selon le calendrier, la qualité,coût et productivité pour garantir que le rythme de production est conforme aux exigences du projet.

Pour soutenir l'exécution du projet, nous sommes toujours prêts à travailler en tant que pompiers pour fournir rapidement des matériaux de projet de différents consommables, outils, équipements / machines à des marchandises spéciales.Avec souplesse, nous sommes également heureux d'agir en tant qu'agent d'approvisionnement en Chine pour rechercher les ressources d'approvisionnement requises.
