À la maison > produits > machine à tuyauterie > Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication

Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication

Détails du produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: WINCOO

Conditions de paiement et d'expédition

Prix: $205,800.00/sets 1-99 sets

Obtenez le meilleur prix
Mettre en évidence:
condition:
Neuf
garantie:
1 an
Industrie concernée:
Fabrication, travaux de construction
Poids (kg):
22000
Emplacement de la salle d'exposition:
Aucune
Inspection vidéo de sortie:
Fournit
Rapport d'essai de machines:
Fournit
Type de marketing:
Produit ordinaire
Garantie des composants de base:
1 an
Composants de base:
PLC, moteur, moteur, pompe
Point de vente unique:
Efficacité de fonctionnement élevée
Nom du produit:
Couche de tuyau
Application du projet:
Machines de construction de canalisation
Service après-vente fourni:
Appui vidéo
condition:
Neuf
garantie:
1 an
Industrie concernée:
Fabrication, travaux de construction
Poids (kg):
22000
Emplacement de la salle d'exposition:
Aucune
Inspection vidéo de sortie:
Fournit
Rapport d'essai de machines:
Fournit
Type de marketing:
Produit ordinaire
Garantie des composants de base:
1 an
Composants de base:
PLC, moteur, moteur, pompe
Point de vente unique:
Efficacité de fonctionnement élevée
Nom du produit:
Couche de tuyau
Application du projet:
Machines de construction de canalisation
Service après-vente fourni:
Appui vidéo
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication

Wincoo Engineering Co., Ltd

Wincoo Engineering Co., Ltd (Wincoo) est engagé dans la fourniture des solutions / équipements les plus appropriés pour les clients, les fabricants, les entreprises EPC / C sur la fabrication de tuyaux, la construction de réservoirs, la construction de pipelines, les lignes de production industrielle, le projet d'énergie propre et d'autres domaines industriels.
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 0
Les piperies HGY sont principalement utilisées pour les opérations de levage de tuyaux dans la construction du pipeline, telles que le transport des tuyaux, la pose de tuyaux, l'assemblage et les tranchées. Le châssis des pipettes est un châssis hydraulique spécial pour développer sur la base de la technologie des châssis de fouilles matures. Le système de déplacement adopte le mode de transmission hydrostatique, avec un petit impact sur le début et l'arrêt, et peut réaliser la direction in situ; Le système de levage adopte une transmission hydraulique complète, avec une transmission stable et de bonnes performances de micro-mouvement. Par rapport au pipelleur traditionnel du châssis de bulldozer, il présente des avantages techniques et d'application évidents.
HGY Pipelayer peut s'adapter à l'environnement de travail de - 20 ℃ ~ + 50 ℃, l'altitude inférieure à 3000 m, l'environnement avec moins de 5% de sable et de poussière dans l'air et toutes sortes de temps tels que la pluie, la neige et le brouillard; Être capable de fonctionner en toute sécurité et de manière fiable sur une rampe de 30 °.
HGY Pipelayer a une conception raisonnable, une structure compacte, une expédition facile, un transfert et un transport, et peut répondre au
Exigences du transport ferroviaire et du transport de la remorque à plat autocraquante. S'adapter au chantier de construction et au fonctionnement général des routes.

Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 1
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 2
1, cul de châssis
2, soulever le cul
3, CAB ASS
4, ASS MOTEUR
5, cul contrepoids
6, Système hydraulique Ass
Paramètres du produit
Modèle
HGY20
HGY40
HGY70
HGY90
Capacité de diffusion maximale
25t
45,7t
70T
90T
Capacité de levage nominale
21.25T
38.25T
59.5T
76.5T
Poids de fonctionnement (environ)
22t
35T
49t
55T
Dimension de contour d'expédition pour l'équipement principal (l * w * h)
4150 × 3050 × 3250 (mm)
4855 × 3384 × 3270 (mm)
5630 × 3400 × 3540 (mm)
5630 × 3436 × 3540 (mm)
Poids d'expédition pour l'équipement principal
21.5T
26t
37.5T
38.9T
Pression moyenne du sol
76,4 kpa
85,2 kpa
87,3 kpa
86,6 kpa
Déclaitement du sol
480 mm
490 mm
550 mm
550 mm
Max.gradiabilité
25 °
25 °
25 °
25 °
Environnement applicable
-50ºC ~ + 65ºC
-50ºC ~ + 65ºC
-50ºC ~ + 65ºC
-50ºC ~ + 65ºC
Moteur
Modèle
Shangchai sv11cb
Cummins NT855-C280
Cummins NT855-C280
Cummins NT855-C280
Puissance nominale
120 kW
169KW
239KW
257KW1850RPM
Vitesse rotative nominale
1850 tr / min
2000 tr / min
2000 tr / min
2000 tr / min
Système de randonnée
Mode de fonctionnement
Joystick
Joystick
Joystick
Joystick
Vitesse théorique
Avant
(Shift2)
3,29 / 5,28 km / h
3,6 / 6,6 km / h
3,6 / 6,6 km / h
3,6 / 6,6 km / h
En arrière
(Shift2)
4.28 / 7,59 km / h
4.3 / 7,7 km / h
4,4 / 7,8 km / h
4,4 / 7,8 km / h
Longueur de piste sur le sol
2635 mm
3050 mm
3620 mm
3620 mm
Largeur de piste
560 mm
660 mm
760 mm
760 mm
Nombre de rouleaux de piste
7 × 2
7 × 2
9 × 2
9 × 2
Grue
Forme de gamme
La forme de luffing de corde métallique
La forme de luffing de corde métallique
La forme de luffing de corde métallique
La forme de luffing de corde métallique
Mode de fonctionnement
La poignée de commande hydraulique
La poignée de commande hydraulique
La poignée de commande hydraulique
La poignée de commande hydraulique
Lien de grue
La longueur de la liaison de la grue
6000 mm
7500/8500 mm
7600/8600 mm
8600/9600 mm
Hauteur maximale de levage
4909 mm
6100/7050 mm
6100/7050 mm
7050/9600 mm
L'angle de luffing de liaison de la grue
0 ~ 85 °
0 ~ 86 °
0 ~ 86 °
0 ~ 86 °
Vitesse de crochet (six à huit fois)
0 ~ 12,0 m / min
0 ~ 6,2 m / min
0 ~ 7,0 m / min
0 ~ 7,0 m / min
Temps d'élévation (quatre à cinq fois)
25s
20s
32S
40
Caractéristiques du produit

I. Caractéristiques de l'assemblage du châssis

1, adoptez la technologie du châssis hydraulique de l'excavateur, le châssis spécial des pipettes à haute résistance, avec une qualité fiable.
2, trois robots de côtes ou à double côte, neuf groupes de roues de support et l'angle maximal d'escalade de 30 °.
3, la pompe principale, le moteur d'allocation et le moteur itinérante adoptent la marque de rexroth allemande pour assurer le fonctionnement fiable du système hydraulique de l'ensemble du véhicule.
4, la valve principale adopte une solution de contrôle électrique complète, qui peut fonctionner en douceur et réaliser une optimisation précise.
5, adoptez la structure de connexion haute résistance entre le cadre de marche et le cadre du véhicule pour vous assurer que toute la machine a une rigidité suffisante pendant le levage.
6, avec une conception de jauge accrue, améliorant la stabilité de toute la machine, plus adaptée à la condition de chargement latérale.
7, 9 Les rouleaux de support sont distribués de chaque côté, avec une grande capacité de roulement, une résistance à haute température et une adaptabilité à l'état de travail sévère.
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 3
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 4
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 5

IiFreinage sûr et fiable du système de conduite

1, adoptez le mode de transmission hydrostatique, avec un petit impact dans le début et l'arrêt, et peut réaliser la direction in situ.
2, lorsque l'opérateur libère le levier de conduite, le frein du moteur de conduite est automatiquement fermé pour assurer la sécurité du parking.
3, grâce à la commutation d'engrenages à grande vitesse et à basse vitesse, peut obtenir un mouvement à grande vitesse et un fluage à basse vitesse.

Iii.Compléter les dispositifs de sécurité pour assurer la sécurité de la sécurité

1, le dispositif de limite de boom électro-hydraulique peut limiter de manière fiable la position de limite de levage de la flèche, pour éviter l'accident de tirer et de plier le boom.
2, le dispositif anti-surwinding du crochet empêche le crochet de s'élever au-delà de la position limite, pour éviter que le crochet et la corde métallique en acier ne soient endommagés.
3, l'indicateur de charge sûre (limiteur de couple) garantit que l'équipement fonctionne toujours dans la charge nominale et assure la sécurité du personnel et de l'équipement.
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 6
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 7
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 8
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 9

Iv.Moteur

1, adoptez le moteur Cummins, équipé d'un système de carburant PT unique et de turbocompresseur.
2, moteur Cummins avec de nombreux avantages évidents, par exemple. Léger, haute puissance, gros couple, faible consommation de carburant et entretien simple.
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 10
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 11

V.Mécanisme de support d'allumage central

1, Fiabilité élevée du mécanisme central de support d'allumage.
2, adoptez un support d'allumage renforcé spécial, qui peut supporter un couple et une charge plus élevés.

Vi.Système de levage

1, le système de levage adopte une transmission hydraulique complète, avec une transmission stable et de bonnes performances de micro-mouvement.
2, le treuil de luffing et le treuil sinueux sont entraînés par un moteur à couple élevé à basse vitesse; Le treuil est équipé d'un frein normalement fermé pour assurer un auto-verrouillage fiable du luffing et du treuil.
3, l'entrée à l'huile de moteur du treuil Luffing et du treuil enroulant est équipée d'une vanne d'équilibre de haute qualité produite par America Sun Company pour s'assurer qu'il n'y a pas de chute libre sous la charge nominale.
4, adoptez le luffing en corde métallique en acier, et l'impact de démarrage et d'arrêt peut être réduit grâce à l'utilisation d'un bloc de poulies à taux multiples, avec un meilleur contrôle micro.
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 12

Vii.Opération simple et pratique

1, la machine entière adopte la solution de contrôle entièrement électrique pour optimiser le levage et la rotation sous plusieurs angles, avec une réponse de démarrage rapide, un fonctionnement léger, flexible et fiable.
2, le système de levage contrôle l'extension de la flèche et l'action de levage de crochets grâce à une poignée pilote de contrôle électrique universel, la marque Italie HC.
3, la rotation de la plate-forme est contrôlée par une poignée pilote électrique, flexible et fiable.
4, la combinaison parfaite de contrôle du pilote électronique et de transmission hydraulique, avec deux modes de contrôle de mouvement rapide et micro, fait que l'opération de levage a un micro-mouvement supérieur, et la précision du micro-mouvement est de 2 mm en bon état.

Viii.Strong Adapt Abilit

Être capable de travailler dans l'environnement de - 20 ℃ ~ + 50 ℃, altitude inférieure à 3000 m et poussière élevée.

Ix.Humanisation de l'espace d'opération

1, cabine d'opération avec un espace spacieux et une vision large; adopter des sièges hydrauliques absorbant les chocs et suspendus; Conduite plus confortable.
2, le système hydraulique adopte le mode de contrôle pilote, stable et fiable.
3, équipé de climatisation (refroidisseur d'air)
Le Dozer Side Boom Classic est le meilleur choix pour la construction de pipelines dans les usines de fabrication 13

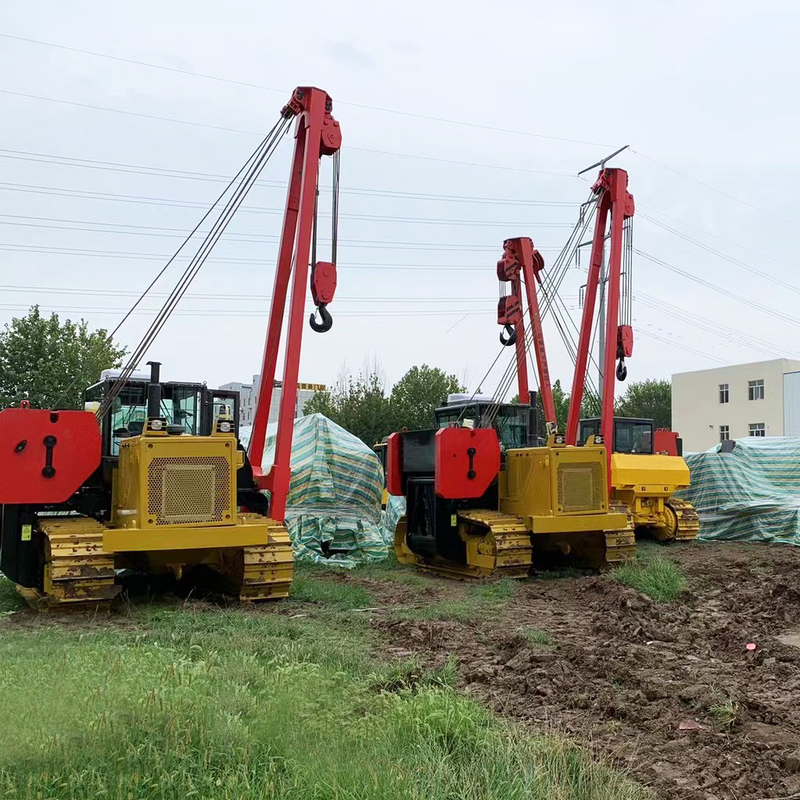

Photos de produit
