Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Couche de tubes à rouleaux professionnels, Couche de tubes à rouleaux de 22000 kg, Machine de couche de tuyauterie de construction


Condition:	Nouveau	Garantie:	1 année
Industrie concernée:	Fabrication, travaux de construction	Poids (kg):	22000
Emplacement de la salle d'exposition:	Aucune	Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit	Type de commercialisation:	Produit ordinaire
Garantie des composants de base:	1 année	Composants de base:	PLC, moteur, moteur, pompe
Point de vente unique:	Efficacité de fonctionnement élevée	Nom du produit:	Couche de tuyau
Application du projet:	Machines de construction de canalisation	Service après-vente fourni:	Appui vidéo

Condition:	Nouveau
Garantie:	1 année
Industrie concernée:	Fabrication, travaux de construction
Poids (kg):	22000
Emplacement de la salle d'exposition:	Aucune
Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit
Type de commercialisation:	Produit ordinaire
Garantie des composants de base:	1 année
Composants de base:	PLC, moteur, moteur, pompe
Point de vente unique:	Efficacité de fonctionnement élevée
Nom du produit:	Couche de tuyau
Application du projet:	Machines de construction de canalisation
Service après-vente fourni:	Appui vidéo

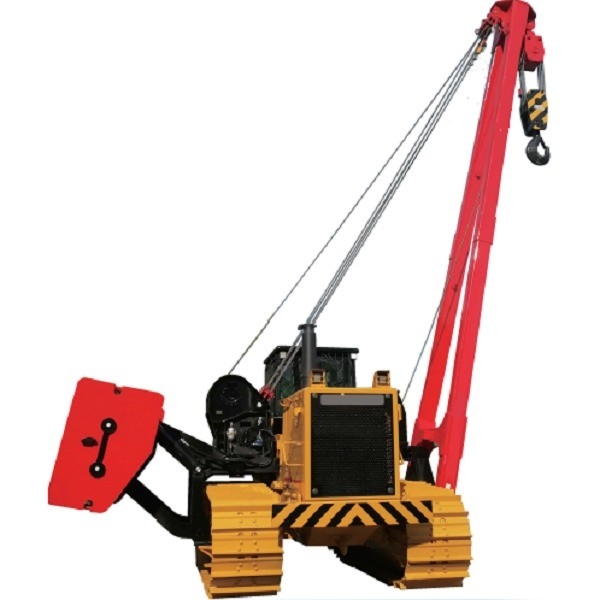

Machine de couche de tuyauterie professionnelle de 22000 kg pour les travaux de construction

WINCOO ENGINEERING CO.,LTD

Le poseur de canalisations HGY est principalement utilisé pour les opérations de levage de tuyaux dans la construction de pipelines, telles que le transport de tuyaux, la pose de tuyaux, l'assemblage et le creusement de tranchées. Le châssis du poseur de canalisations est un châssis hydraulique spécial développé sur la base de la technologie de châssis d'excavatrice mature. Le système de déplacement adopte un mode de transmission hydrostatique, avec un faible impact au démarrage et à l'arrêt, et peut réaliser une direction sur place ; le système de levage adopte une transmission entièrement hydraulique, avec une transmission stable et de bonnes performances de micro-mouvement. Par rapport au poseur de canalisations à châssis de bulldozer traditionnel, il présente des avantages techniques et d'application évidents.

Le poseur de canalisations HGY peut s'adapter à l'environnement de travail de - 20 °C ~ + 50 °C, à l'altitude inférieure à 3 000 m, à l'environnement avec moins de 5 % de sable et de poussière dans l'air et à toutes sortes de conditions météorologiques telles que la pluie, la neige et le brouillard ; être capable de fonctionner en toute sécurité et de manière fiable sur une rampe de 30 °.
Le poseur de canalisations HGY a une conception raisonnable, une structure compacte, une expédition, un transfert et un transport faciles, et peut répondre aux
exigences du transport ferroviaire et du transport sur remorque à chenilles automotrices. S'adapter au chantier de construction et à l'exploitation routière générale.

1, Assemblage du châssis
2, Assemblage de levage
3, Assemblage de la cabine
4, Assemblage du moteur
5, Assemblage du contrepoids
6, Assemblage du système hydraulique

Paramètres du produit

Modèle					HGY20	HGY40	HGY70	HGY90
Capacité de levage maximale					25 t	45,7 t	70 t	90 t
Capacité de levage nominale					21,25 t	38,25 t	59,5 t	76,5 t
Poids en fonctionnement (environ)					22 t	35 t	49 t	55 t
Dimension hors tout d'expédition pour l'équipement principal (LLH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Poids d'expédition pour l'équipement principal					21,5 t	26 t	37,5 t	38,9 t
Pression au sol moyenne					76,4 KPa	85,2 KPa	87,3 KPa	86,6 KPa
Garde au sol minimale					480 mm	490 mm	550 mm	550 mm
Capacité de franchissement maximale					25 °	25 °	25 °	25 °
Environnement applicable					-50 °C ~+65 °C	-50 °C ~+65 °C	-50 °C ~+65 °C	-50 °C ~+65 °C
Moteur	Modèle			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Puissance nominale			120 KW	169 KW	239 KW	257 KW1850 tr/min
		Vitesse de rotation nominale			1850 tr/min	2000 tr/min	2000 tr/min	2000 tr/min
Système de marche	Mode de fonctionnement			Joystick	Joystick	Joystick	Joystick
		Vitesse théorique	Avant (shift2)	3,29/5,28 km/h	3,6/6,6 km/h	3,6/6,6 km/h	3,6/6,6 km/h
		Vitesse théorique		Arrière (shift2)	4,28/7,59 km/h	4,3/7,7 km/h	4,4/7,8 km/h	4,4/7,8 km/h
		Longueur de la chenille au sol			2635 mm	3050 mm	3620 mm	3620 mm
		Largeur de la chenille			560 mm	660 mm	760 mm	760 mm
		Nombre de galets de roulement			7 × 2	7 × 2	9 × 2	9 × 2
Système de grue	Forme de portée			La forme de relevage par câble métallique	La forme de relevage par câble métallique	La forme de relevage par câble métallique	La forme de relevage par câble métallique
		Mode de fonctionnement			La poignée de commande hydraulique	La poignée de commande hydraulique	La poignée de commande hydraulique	La poignée de commande hydraulique
		Liaison de la grue	La longueur de la liaison de la grue	6000 mm	7500/8500 mm	7600/8600 mm	8600/9600 mm
		Liaison de la grue		Hauteur de levage maximale	4909 mm	6100/7050 mm	6100/7050 mm	7050/9600 mm
		L'angle de relevage de la liaison de la grue			0~85 °	0~86 °	0~86 °	0~86 °
		Vitesse du crochet (six à huit fois)			0~12,0 m/min	0~6,2 m/min	0~7,0 m/min	0~7,0 m/min
		Temps d'élévation (quatre à cinq fois)			25 s	20 s	32 s	40 s

Caractéristiques du produit

I. Caractéristiques de l'assemblage du châssis

1, Adoptez la technologie du châssis d'excavatrice hydraulique, un châssis spécial de poseur de canalisations à haute résistance, avec une qualité fiable.

2, Chenille à trois nervures ou à double nervure, neuf groupes de roues de support et angle de montée maximal de 30 °.

3, La pompe principale, le moteur de pivotement et le moteur de translation adoptent la marque allemande Rexroth pour assurer le fonctionnement fiable du système hydraulique de l'ensemble du véhicule.

4, La vanne principale adopte une solution de commande entièrement électrique, qui peut fonctionner en douceur et réaliser une optimisation précise.

5, Adoptez une structure de connexion à haute résistance entre le châssis de marche et le châssis du véhicule pour garantir que l'ensemble de la machine a une rigidité suffisante pendant le levage.

6, Avec une conception de jauge accrue, améliorant la stabilité de l'ensemble de la machine, plus adaptée à la condition de chargement latéral.

7, 9 galets de support sont répartis de chaque côté, avec une grande capacité de charge, une résistance aux températures élevées et une adaptabilité aux conditions de travail difficiles.

II. Freinage sûr et fiable du système d'entraînement

1, Adoptez un mode de transmission hydrostatique, avec un faible impact au démarrage et à l'arrêt, et peut réaliser une direction sur place.
2, Lorsque l'opérateur relâche le levier d'entraînement, le frein du moteur d'entraînement se ferme automatiquement pour assurer la sécurité du stationnement.
3, Grâce à la commutation des rapports de vitesse élevée et basse, peut atteindre un mouvement à grande vitesse et un fluage à basse vitesse.

III. Dispositifs de sécurité complets pour assurer la sécurité du levage

1, Le dispositif de limitation de la flèche électrohydraulique peut limiter de manière fiable la position limite de levage de la flèche, pour éviter l'accident de traction et de flexion de la flèche.

2, Le dispositif anti-enroulement du crochet empêche le crochet de s'élever au-delà de la position limite, pour empêcher le crochet et le câble métallique d'être endommagés.

3, L'indicateur de charge de sécurité (limiteur de couple) garantit que l'équipement fonctionne toujours dans la charge nominale et assure la sécurité du personnel et de l'équipement.

IV. Moteur

1, Adoptez le moteur Cummins, équipé d'un système de carburant PT unique et d'une suralimentation.

2, Moteur Cummins avec de nombreux avantages évidents, par exemple. léger, haute puissance, couple élevé, faible consommation de carburant et entretien simple.

V. Mécanisme de support de pivotement central

1, Haute fiabilité du mécanisme de support de pivotement central.

2, Adoptez un support de pivotement renforcé spécial, qui peut supporter un couple et une charge plus importants.

VI. Système de levage

1, Le système de levage adopte une transmission entièrement hydraulique, avec une transmission stable et de bonnes performances de micro-mouvement.

2, Le treuil de relevage et le treuil d'enroulement sont entraînés par un moteur à couple élevé et à basse vitesse ; le treuil est équipé d'un frein normalement fermé pour assurer l'auto-verrouillage fiable du relevage et du treuil.

3, L'entrée d'huile du moteur du treuil de relevage et du treuil d'enroulement est équipée d'une soupape d'équilibrage de haute qualité produite par la société américaine SUN pour garantir qu'il n'y a pas de chute libre sous la charge nominale.

4, Adoptez un relevage par câble métallique, et l'impact de démarrage et d'arrêt peut être réduit grâce à l'utilisation d'un bloc de poulie à taux multiple, avec un meilleur micro-contrôle.

VII. Fonctionnement simple et pratique

1, L'ensemble de la machine adopte la solution de commande entièrement électrique pour optimiser le levage et la rotation sous plusieurs angles, avec une réponse de démarrage rapide, un fonctionnement léger, flexible et fiable.

2, Le système de levage contrôle l'extension de la flèche et l'action de levage du crochet via une poignée de commande pilote électrique universelle, de marque italienne HC.

3, La rotation de la plate-forme est contrôlée par une poignée pilote électrique, flexible et fiable.

4, La combinaison parfaite de la commande pilote électronique et de la transmission hydraulique, avec deux modes de commande de mouvement rapide et de micro-mouvement, permet à l'opération de levage d'avoir un micro-mouvement supérieur, et la précision du micro-mouvement est de 2 mm dans de bonnes conditions.

VIII. Forte capacité d'adaptation

Être capable de travailler dans un environnement de - 20 °C ~ + 50 °C, une altitude inférieure à 3 000 m et une poussière élevée.

IX. Humanisation de l'espace d'opération

1, Cabine d'opération avec un espace spacieux et une large vision ; adopter des sièges à suspension et à absorption des chocs hydrauliques ; conduite plus confortable.

2, Le système hydraulique adopte le mode de commande pilote, stable et fiable.

3, Équipé de la climatisation (refroidisseur d'air)

Photos du produit

Wincoo Engineering Co., Ltd (WINCOO) s'engage à fournir les solutions/équipements les plus adaptés aux clients, aux fabricants, aux entreprises EPC/C pour la fabrication de tuyaux, la construction de réservoirs, la construction de pipelines, les lignes de production industrielle, les projets d'énergie propre et d'autres domaines industriels.

Nos services et nos forces
Nous avons la capacité de fournir des solutions viables pour aider les clients à obtenir des projets avec des délais d'exécution plus courts, moins de coûts en heures de travail et une méthode de construction/fabrication plus efficace et une meilleure qualité pendant la phase d'appel d'offres du projet.

En fonction de la disponibilité de l'espace des installations/sites du client, nous sommes en mesure d'étudier/de concevoir et de présenter des configurations adaptées sur le calendrier, la qualité, le coût et la productivité du projet pour garantir que le rythme de production est conforme aux exigences du projet.

Pour soutenir l'exécution du projet, nous sommes toujours prêts à travailler comme pompier pour fournir rapidement des matériaux de projet, des consommables, des outils, des équipements/machines aux marchandises spéciales. Avec flexibilité, nous sommes également heureux d'agir en tant qu'agent d'approvisionnement en Chine pour rechercher les ressources d'approvisionnement requises.
