Machine automatique de montage facile à utiliser pour la construction de pipelines

Détails du produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: WINCOO

Conditions de paiement et d'expédition

Prix: $18,600.00/sets >=1 sets

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:

Condition:	Nouveau	Type de machine:	rivetage de la machine
Poids (kg):	200	Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit	Type de commercialisation:	Produit ordinaire
Garantie des composants de base:	1 année	Composants de base:	PLC, moteur, moteur
Garantie:	1 année	Points clés de vente:	Facile à utiliser
Industrie concernée:	Fabrication, travaux de construction	Emplacement de la salle d'exposition:	Aucune
Nom du produit:	Mouthpiece pour tuyauterie	Application du projet:	Machines et appareils pour la construction de longues pipelines
Le mot clé:	une pince	Couleur:	Exigences du client

Condition:	Nouveau
Type de machine:	rivetage de la machine
Poids (kg):	200
Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit
Type de commercialisation:	Produit ordinaire
Garantie des composants de base:	1 année
Composants de base:	PLC, moteur, moteur
Garantie:	1 année
Points clés de vente:	Facile à utiliser
Industrie concernée:	Fabrication, travaux de construction
Emplacement de la salle d'exposition:	Aucune
Nom du produit:	Mouthpiece pour tuyauterie
Application du projet:	Machines et appareils pour la construction de longues pipelines
Le mot clé:	une pince
Couleur:	Exigences du client

Machine automatique de montage facile à utiliser pour la construction de pipelines

Wincoo Engineering Co., Ltd

Wincoo Engineering Co., Ltd (Wincoo) est engagé dans la fourniture des solutions / équipements les plus appropriés pour les clients, les fabricants, les entreprises EPC / C sur la fabrication de tuyaux, la construction de réservoirs, la construction de pipelines, les lignes de production industrielle, le projet d'énergie propre et d'autres domaines industriels.

Le porte-parole interne pneumatique produit par notre entreprise est développé en absorbant les technologies de pointe et l'expérience des produits domestiques et étrangers et se combinant avec les caractéristiques de construction des entreprises de construction de pipelines chinoises. En utilisant de l'air comprimé comme puissance, pas de pollution, particulièrement adapté à la construction de pipelines d'eau et de pipelines de pétrole et de gaz naturel avec des exigences élevées de protection de l'environnement. Il présente les avantages des performances fiables, une forte adaptabilité, une action rapide, une correspondance précise, une structure compacte, un fonctionnement simple et un ajustement de dégagement précis. La qualité et les performances des produits peuvent être comparables aux produits similaires internationaux, y compris le type de dédouanement pneumatique intérieurembouchure, type de chaussures en cuivre pneumatique intérieurembouchure, Intérieur pneumatique marinembouchure, Remplissez le marché du marché intérieur.

Caractéristiques du produit

1 et 1Structure simple et belle apparence

2Léger, vitesse de marche rapide, forte capacité d'escalade, petite consommation de gaz

3 et 3Support important, ajustement précis du dégagement, améliore considérablement l'efficacité de la construction

4Les pièces de soupape sont importées, le joint est fait de matériau en acier inoxydable pour s'assurer que le chemin d'air est propre et que le type de joint est une structure de type C pour assurer des performances d'étanchéité fiables

5Le cadre de marche est fabriqué strictement conformément à l'outillage technologique pour assurer les performances de l'ensemble de roues de marche et améliorer les performances de toute la machine

6.De la fabrication à l'installation et à la mise en service, toute la machine est strictement mise en œuvre conformément aux normes et processus nationaux, garantissant que la quantité de désalignement et la précision de l'ajustement de dégagement se situe à moins de 0,5 mm, répondant aux exigences des normes de construction du pipeline

Paramètres du produit

Pince non auto-propulsée (manuel tiré)
Modèle	Taille de tuyau	N ° de piston	Puissance de piston	L	W	H	Poids	Cube
Modèle		N ° de piston	(mm)		(KN)	(mm)	(mm)	(mm)	(kg)	(M3)
Hgdnq6 ''	168	6x2	134	1473	150	150	36	0,04
Hgdnq8 ''	219	6x2	209	1593	189	189	53	0,06
Hgdnq10 ''	273	6x2	382	1665	240	240	60	0,09
Hgdnq12-14 ''	305-357	6x2	405	1751	280	280	100	0,14

Pince autopropulsée (se déplace sous sa propre puissance)
Modèle	Taille du tuyau (mm)	Pistons (nos)	Piston Puissance (kN)	Puissance du moteur (HP)	L (mm)	W (mm)	Hmm)	Poids (Kg)	Cube (M³)
Hgdnq16-18 ''	406-457	8x2	959	1	2132	360	360	188	.29
Hgdnq20-22 ''	508-559	10x2	1057	1.5	2434	480	480	296	.59
Hgdnq22-24 ''	559-610	12x2	1268	1.5	2500	530	530	390	.72
Hgdnq24-26 ''	610-660	12x2	1268	1.5	2672	580	580	418	.90
HGDNQ28-30 ''	711-762	12x2	1748	1.5	2700	670	670	512	1.2
Hgdnq30-32 ''	762-813	14x2	2937	3	2938	690	690	733	1.4
Hgdnq34-36 ''	864-914	16x2	2937	3	3020	790	790	779	1.8
Hgdnq36-38 ''	914-965	18x2	2937	3	3188	860	860	865	2.4
Hgdnq40-42 ''	1016-1067	20x2	2937	3	3029	980	980	982	3.0
Hgdnq46-48 ''	1168-1219	20x2	4855	3	3100	1050	1050	1420	3.7
HGDNQ48-50 ''	1219-1270	22x2	4855	3	3517	1120	1120	1876	5.2
Hgdnq52-54 ''	1321-1372	22x2	4855	3	3520	1210	1210	1988	5.4
Hgdnq56 ''	1422	22x2	4855	3	3500	1310	1310	2187	6.6
Hgdnq60 ''	1524	22x2	4855	3	3500	1310	1310	2187	6.6
Hgdnq62-66 ''	1574-1676	24x2	4855	3	3864	1557	1557	2887	10.0
Hgdnq68-72 ''	1727-1727	24x2	4855	3	3864	1557	1557	2887	10.0
Hgdnq76-80 ''	1930-2032	30x2	4855	3	4000	1800	1800	3855	13.0

Composant majeur du produit

Composants principaux de l'embout buccal: assemblage de l'embout buccal (Bloc de gonflement), cylindre de dégagement, assemblage de conduite, cadre de marche, roue de marche, assemblage de frein, réservoir de gaz, cadre de cage avant, joystick (tuyau à gaz), ensemble de trajet de gaz, etc., contrôlé par l'air comprimé comme source d'alimentation. Voir l'image ci-dessous.

1, cadre en cage avant

4, bloc de gonflement du dos

2, cylindre de dégagement

5, chemin à gaz

3, bloc de gonflement avant

6, réservoir d'essence

7, écrou réglable

10, assemblage de freinage

13,Rouge à pied arrière

8, assemblage de l'embout buccal

11, cadre de marche

9, roue de marche avant

12, Assemblage de conduite

Application des composants majeurs

UN.Tout d'abord, lecompresseur d'airest connecté avec leJoystick (chemin à gaz)et le tuyau d'entrée d'air sur lecadre en cage avantavec un tuyau à haute pression et une articulation rapide pour atteindre le but de remplir ou de remplir l'air; LeJoystick (chemin à gaz)est ensuite connecté à l'arbre de commande sur lecadre en cage avantpar un crochet.

B.LeJoystick (chemin à gaz)est soudé par un tuyau en acier creux et sa fonction:

1,Volume de gaz supplémentaire. 2, Contrôle du chemin de l'air: Row Rising, rétrécissement au premier rang, augmentation de la rangée arrière, rétrécissement de la rangée arrière, ouverture de dégagement, clôture de dégagement. 3, contrôlez le mouvement vers l'avant de l'embout buccal.

C.Le câble de commandeest utilisé pour contrôler leConduire la marche, le freinage, les pointes vers l'avant et vers l'arrière.En marche, le câble de marche avant doit être serré et le frein automatique sera appliqué lorsqu'il sera libéré pour éviter une vitesse trop rapide lors de la descente. S'il est nécessaire d'avancer, resserrez rapidement le câble et desserrez rapidement le câble pour réaliser la marche.

D.Leréservoir d'essenceest installé à la fin de l'embout buccal, et sa fonction est la suivante: 1, réalisez l'équilibre de l'ensemble de la machine. 2, stockage de gaz.

E. Leassemblage de l'embout buccalest la partie centrale du dispositif de pince, qui est composé du cylindre, du distributeur et de deux groupes de bloc de gonflement (griffe de maintien), etc., qui complète principalement l'appariement.

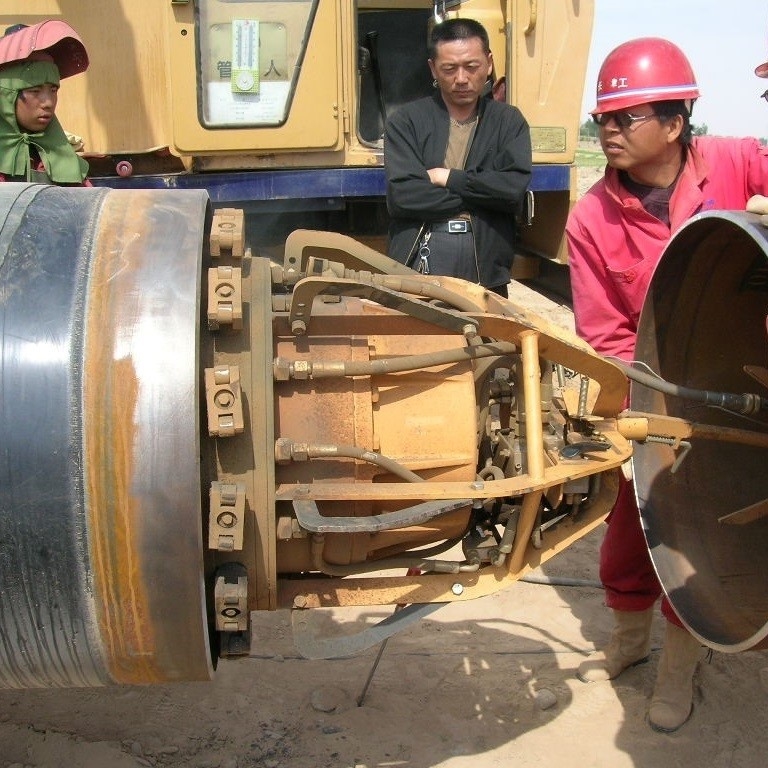

Photos de produit

Wincoo Engineering Co., Ltd (WinCOO) est engagé dans l'apport les solutions / équipements les plus appropriés pour les clients, les fabricants, les entreprises EPC / C sur la fabrication de tuyaux, la construction de réservoirs, la construction de pipelines, les lignes de production industrielle, le projet d'énergie propre et d'autres domaines industriels.

Nos services et force
Nous avons la capacité de fournir des solutions viables pour soutenir les clients à recevoir un temps d'exécution de projet plus court, moins de coûts d'heures et une méthode de construction / fabrication d'efficacité plus élevée et une meilleure qualité pendant la phase des enchères de projets.

Disponibilité de l'espace des installations / site du client basé, nous sommes en mesure d'étudier / concevoir et présenter des configurations appariées sur le calendrier de projet, la qualité, le coût et la productivité pour garantir le rythme de production sont conformes aux exigences du projet.

Pour soutenir l'exécution du projet, nous sommes toujours prêts à travailler en tant que pompier à fournir une approvisionnement rapide sur les matériaux du projet de différents consommables, outils, équipements / machines à des marchandises spéciales. Avec la flexibilité, nous sommes également ravis de performer en tant qu'agent d'approvisionnement en Chine pour rechercher des ressources d'approvisionnement requises.
