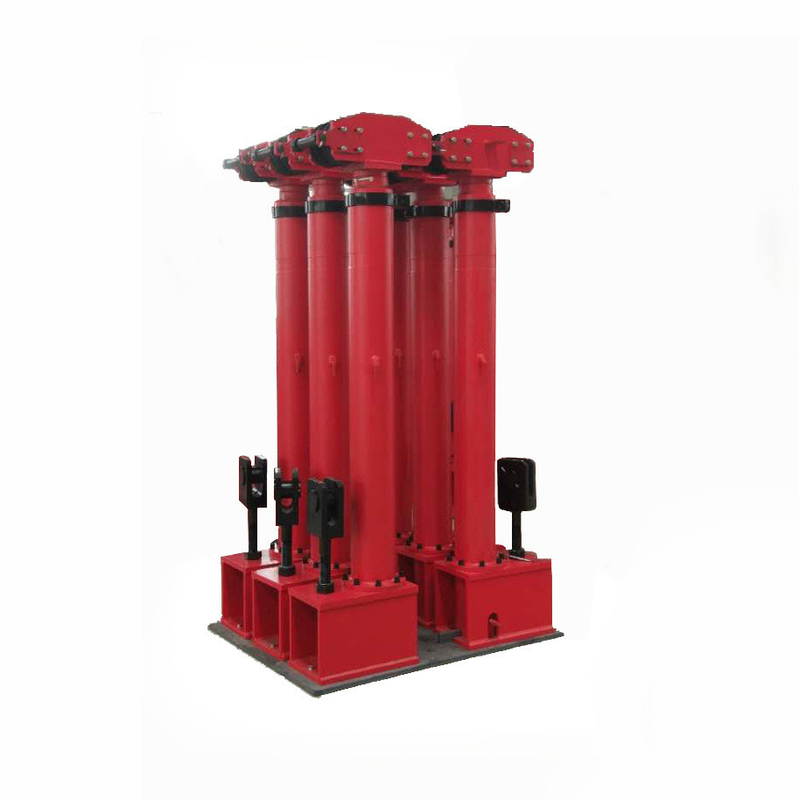

Hauteur maximale 0-4600 mm Système de levage hydraulique automatique personnalisé pour la construction de réservoirs

L'équipement de levage de réservoir hydraulique de type YT-C est un ensemble d'équipements de levage hydraulique de grande taille spécialement développé par notre société pour le projet national de réserve de pétrole brut en 1994. Tant que le nombre de vérins hydrauliques et de systèmes de stations de pompage est augmenté ou diminué, ce type d'équipement peut être appliqué à la construction inversée de grands réservoirs de stockage avec différents volumes allant de milliers de mètres cubes à des centaines de milliers de mètres cubes.

 La partie commande adopte le concept de conception modulaire Siemens PLC, un fonctionnement simple et une qualité fiable. Le vérin hydraulique peut être utilisé pour le réglage de la hauteur de levage unique ou multiple, et peut également être utilisé pour le contrôle centralisé de plusieurs groupes. Grâce à plus de dix ans de pratique et de synthèse, nous continuons à optimiser l'équipement, à améliorer le processus de production, de sorte que la qualité et les performances du produit soient grandement améliorées, la majorité des utilisateurs font l'éloge.

★La structure globale de l'équipement

1, L'équipement est uniformément placé à l'intérieur du réservoir levé. La force globale et la force latérale de l'équipement sont calculées strictement et appliquées avec succès.

2, La structure est rigoureuse et compacte, la force de sortie est réglable, la vitesse de levage répond aux exigences de levage et la précision de synchronisation est élevée.

★Principe de fonctionnement de l'équipement

Le transfert de force : force de sortie du vérin hydraulique → câble d'acier → anneau de levage (soudé avec une patte de levage) → plaque de nervure pour le transfert de force → levage de la paroi du réservoir

Processus de contrôle de levage :

1, Boîtier de commande de la station de pompage (bouton de sélection rotatif) → Boîtier d'opération de contrôle centralisé (Figure 1-3) → station de pompage de levage hydraulique (solénoïde du groupe de vannes) → appareils PLC → boîtier d'opération de contrôle centralisé → station de pompage de levage hydraulique → levage ou abaissement intégral ou partiel du vérin hydraulique.

2, Boîtier de commande de la station de pompage (bouton de sélection rotatif) → poignée de commande → vérin hydraulique (unique ou multiple) réglage fin vers le haut et vers le bas.

★Principales caractéristiques des vérins hydrauliques :

1, Le système se compose d'une station de pompage hydraulique, de vérins, de câbles d'acier et de courses. Facile à installer et à utiliser ;

2, Le système utilise un contrôle central PLC pour gérer le levage. Chaque bloc d'alimentation est équipé d'un dispositif d'équilibrage auxiliaire pour garantir la précision du levage simultané ;

3, La station de pompage de levage hydraulique dispose de deux modèles de fonctionnement : commande manuelle auxiliaire et commande centrale. Le vérin peut être réglé pour se soulever séparément ou pour se soulever avec plusieurs autres en un seul groupe, et plusieurs groupes peuvent également être intégrés pour se soulever afin d'obtenir une meilleure précision et un meilleur effet de soudage ;

4, Tous les vérins sont équipés d'une soupape de sécurité. Il peut être automatiquement verrouillé pour éviter la chute du vérin/réservoir, même en cas de coupure de courant, de rupture de tuyau haute pression, d'éclatement ;

5, Le vérin est équipé d'un tuyau haute pression pour éviter les fuites d'huile qui se produisent généralement avec les tuyaux multiples traditionnels. Le vérin reviendra à sa condition initiale par son propre poids ;

6, La course du vérin hydraulique est variable selon la largeur de la plaque du réservoir, ce qui peut satisfaire chaque levage en une seule étape de la plaque annulaire de la coque. Réduit considérablement le gaspillage de temps ;

7, La hauteur de base du vérin hydraulique est basée sur la largeur de la coque du réservoir, ce qui peut correspondre à une machine à souder à la circonférence automatique pour procéder au soudage de la soudure de la circonférence interne ;

8, Configuration du module, la quantité du système de levage peut être ajustée en fonction de la taille et du poids du réservoir ;

9, Haute efficacité, chaque levage ou descente ne prend qu'environ 15 minutes ;

10, Peut bien coopérer avec nos machines à souder les réservoirs, ce qui peut considérablement réduire les coûts de main-d'œuvre et réduire le temps de construction.

Wincoo Engineering Co., Ltd (WINCOO) s'engage à apporter les solutions/équipements les plus adaptés aux clients, aux fabricants, aux entreprises EPC/C en matière de fabrication de tuyaux, de construction de réservoirs, de construction de pipelines, de lignes de production industrielle, de projets d'énergie propre et d'autres domaines industriels.

Nos services et nos forces

Nous avons la capacité de fournir des solutions viables pour aider les clients à obtenir des délais d'exécution de projet plus courts, des coûts de main-d'œuvre réduits et une méthode de construction/fabrication plus efficace et une meilleure qualité pendant la phase d'appel d'offres du projet.
En fonction de la disponibilité de l'espace des installations/sites du client, nous sommes en mesure d'étudier/de concevoir et de présenter des configurations adaptées en matière de calendrier, de qualité, de coût et de productivité du projet afin de garantir que le rythme de production est conforme aux exigences du projet.
Pour soutenir l'exécution du projet, nous sommes toujours prêts à travailler comme pompiers pour fournir rapidement des matériaux de projet, qu'il s'agisse de différents consommables, d'outils, d'équipements/machines ou de marchandises spéciales. Avec flexibilité, nous sommes également heureux d'agir en tant qu'agent d'approvisionnement en Chine pour rechercher les ressources d'approvisionnement nécessaires.

1. Vous aider à remporter le projet pendant la phase d'appel d'offres. Nous pouvons vous fournir des configurations plus adaptées pour vous aider à raccourcir le temps de construction.
2. Nous pouvons fournir tous les documents techniques et conseils pour vous aider à clarifier les procédures de construction
3. Nous pouvons calculer le nombre de vérins hydrauliques le plus approprié en fonction du poids du réservoir
4. Nous pouvons vous fournir des accessoires de vérin hydraulique adaptés à un prix beaucoup plus compétitif de la part de notre partenaire commercial de longue date si vous en avez besoin.
5. Nous pouvons fournir un service de formation du personnel sur site, un service d'exploitation ou un service de main-d'œuvre ou en tant que sous-traitant.
