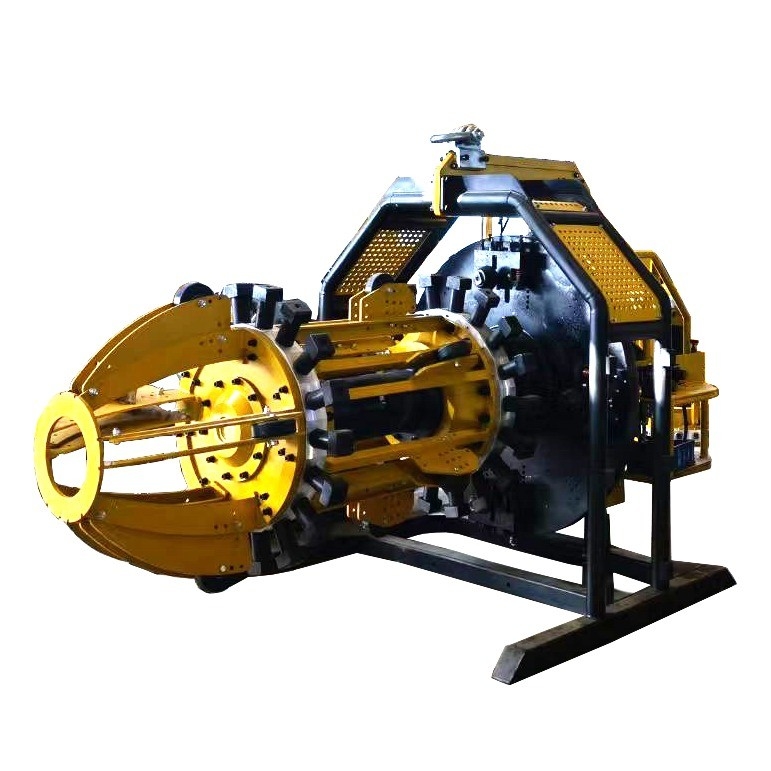

133kW de puissance hydraulique machine à béveler par tuyauterie froide Poids 4500KG pour les bévelles précises

Détails du produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: WINCOO

Conditions de paiement et d'expédition

Prix: $56,890.00/sets 1-99 sets

Détails d'emballage: Paquet d'exportation

Capacité d'approvisionnement: 3000 ensembles par mois

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:

Condition:	Nouveau	Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit	Type de commercialisation:	Produit ordinaire
Garantie des composants de base:	1 année	Composants de base:	PLC, moteur, vitesse
Puissance (kW):	133	Poids (kg):	4500
Points clés de vente:	Prix compétitif	Garantie:	1 année
Industrie concernée:	Fabrication, travaux de construction	Emplacement de la salle d'exposition:	Aucune
Nom du produit:	machine taillante de tuyau	Service après-vente fourni:	Assistance en ligne
Matériau de coupe:	Acier au carbone d'acier inoxydable en métal	Mode de coupe:	Coupe de flamme du plasma Cutting+
Couleur:	personnalisé

Condition:	Nouveau
Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit
Type de commercialisation:	Produit ordinaire
Garantie des composants de base:	1 année
Composants de base:	PLC, moteur, vitesse
Puissance (kW):	133
Poids (kg):	4500
Points clés de vente:	Prix compétitif
Garantie:	1 année
Industrie concernée:	Fabrication, travaux de construction
Emplacement de la salle d'exposition:	Aucune
Nom du produit:	machine taillante de tuyau
Service après-vente fourni:	Assistance en ligne
Matériau de coupe:	Acier au carbone d'acier inoxydable en métal
Mode de coupe:	Coupe de flamme du plasma Cutting+
Couleur:	personnalisé

133kW de puissance hydraulique machine à béveler par tuyauterie froide Poids 4500KG pour les bévelles précises

WINCOO ENGINEERING CO.,LTD

WINCOO Engineering Co., Ltd (WINCOO) s'engage à fournir les solutions/équipements les plus adaptés aux clients, aux fabricants, aux entreprises EPC/C dans la fabrication de tuyaux, la construction de réservoirs, la construction de pipelines, les chaînes de production industrielles, les projets d'énergie propre et autres domaines industriels.

La machine à dresser/chanfreiner est un équipement spécial de traitement des extrémités de tuyaux pour la construction de pipelines longue distance. Elle peut traiter rapidement tous les types de chanfreins pour répondre aux différentes exigences de soudage, au lieu du chanfreinage manuel pour obtenir une efficacité plus élevée. C'est également un outil de correspondance nécessaire pour le soudage interne ou le soudage entièrement automatique.
Le groupe motopropulseur électrique est également spécialement conçu pour la construction de pipelines offshore, ce qui peut réduire la pollution de la cabine du navire.

Informations générales

1, Des machines à dresser de 8" à 56" de diamètre de tuyau peuvent être disponibles.

2, Usinage précis de tous les types de chanfreins.

3, Chanfreinage à grande vitesse, haute efficacité et économie d'énergie

4, Grand volume de coupe, le temps d'utilisation moyen pour chaque extrémité de tuyau est de 1 à 2 minutes.

5, Groupe hydraulique entraîné par un moteur diesel utilisé pour la construction de pipelines terrestres/Groupe hydraulique entraîné par un moteur électrique utilisé pour la construction de pipelines offshore.

Paramètres du produit

Modèle	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
Taille du tuyau (pouces)	8~14	20~26	24~32	32~40	36~48	48~56
Épaisseur du tuyau (mm)	10~22	10~22	14.6~30	14.6~30	14.6~50	14.6~50
Vitesse de l'arbre (tr/min)	0~40	0~40	0~40	0~40	0~40	0~40
Avance de l'arbre (mm/min)	0-10	0-10	0-10	0-10	0-10	0-10
Quantité de porte-outils	2~3	3~4	4	4	4	4
Course de coupe (mm)	90	90	90	90	90	90
Type de transmission	Moteur hydraulique ou entraînement électrique
Transmission d'avance	Vérin hydraulique
Poids (t)	1.2	2.5	3.5	4	4.2	4.5
Dimension (mm)	1900x800x1050	2100x950x1250	2900x1000x1450	3256x1952x1776	3459x2002x2002	3332x1972x2165
Centrale hydraulique	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

Caractéristiques du produit

1, Adoptez un système de transmission flexible pour combiner la centrale hydraulique et l'ensemble de la machine afin de répondre aux normes de déplacement

2, Le système d'entraînement principal adopte un entraînement hydraulique et un entraînement de transmission mécanique pour faire tourner la plaque, ce qui peut surmonter les impacts de la charge et les ondes de choc. Il présente une rigidité élevée, une coupe stable et fiable.

3, Le système de transmission d'avance adopte un système hydraulique. Il présente une grande précision d'avance et une grande force.

4, Le mouvement de transmission et d'avance principal adopte un système de rétroaction de type fermé, présente un volume de chanfrein élevé et une grande efficacité.

5, L'ensemble du système adopte des composants de contrôle hydraulique pilote et de contrôle de plaque, présente une automatisation simple, élevée, fiable, une utilisation et une maintenance faciles.

6, Le raccord rapide de type propre pourrait réduire la pollution de l'huile hydraulique.

7, Le moteur diesel est monté avec un dispositif de réglage automatique de l'accélérateur, sauf pour les travaux de chanfreinage, le moteur diesel sera en situation de ralenti, ce qui pourrait grandement économiser de l'énergie.

8, Le système possède une fonction de compensation de température, avec une capacité de réponse rapide.

9, Le système hydraulique possède une fonction de préchauffage et de refroidissement, ce qui pourrait convenir aux zones très froides ou chaudes et humides, ce qui pourrait améliorer l'efficacité du travail.

Composant principal du produit

I.Point technique de l'ensemble de la machine

1, Bonne capacité de centralisation, vitesse élevée et grande expansion de la force, pourrait assurer un serrage stable pendant la coupe. Grâce à l'ajout ou à la réduction de bielles, la section de serrage peut répondre à différents diamètres de tuyaux.

2, Les outils adoptent la technologie d'imitation, pourraient couper contre l'extrémité du tuyau en fonction de la rondeur du tuyau, assurer la forme et la précision des chanfreins. Une tige de lame composite a été adoptée, ce qui pourrait finir tous les types de chanfreins composites en fonction de différentes correspondances. Voir l'illustration 9 et 10.

3, Adoptez une lame en alliage de marque célèbre, présente une efficacité de coupe élevée et une longue durée de vie. Voir l'illustration 11

4, Adoptez une plaque rotative unique inventée et un entraînement d'avance, formez un système de rétroaction mécanique et hydraulique défini, utilisez une petite pompe à huile à débit, pourrait offrir une coupe stable, éviter l'écrasement de la lame et l'étouffement du moteur.

II.Point clé pour l'exploitation

1, Soulevez la machine à dresser devant l'extrémité du tuyau à l'aide d'un équipement de levage, insérez la section de serrage dans le tuyau, actionnez la tension joystick, en plaçant toutes les chaussures de serrage contre l'intérieur du tuyau, assurez-vous que la section de serrage est fixée au centre du tuyau.

2, Actionnez le joystick d'avance rapide, en rapprochant rapidement la plaque rotative de l'extrémité du tuyau. Actionnez le joystick de la plaque rotative de l'arbre principal, la plaque rotative de l'arbre principal emmènera les outils de chanfreinage pour tourner à la vitesse définie, puis actionnez le joystick d'avance de la plaque rotative de l'arbre principal pour démarrer les travaux de chanfreinage.

3, Après le travail de chanfreinage, actionnez le joystick de la plaque rotative de l'arbre principal pour arrêter l'avance, faites tourner la plaque rotative de 2 à 4 cercles à vitesse de ralenti pour affiner l'extrémité du tuyau, arrêtez la plaque rotative, accélérez la vitesse de retour rotatif et arrêtez, relâchez la section de serrage et passez au joint suivant.

III.Groupe motopropulseur

La centrale électrique est composée d'un moteur, d'une pompe hydraulique, d'un réservoir d'huile hydraulique, d'un réservoir de diesel, d'un radiateur, d'un système de filtration, d'un flexible hydraulique, d'un panneau de commande, etc. La centrale électrique se connecte à l'ensemble de la machine par un raccord rapide, ce qui est fiable et facile à utiliser.

Photos du produit

Wincoo Engineering Co., Ltd (WINCOO) s'engage à fournir les solutions/équipements les plus adaptés aux clients, aux fabricants, aux entreprises EPC/C dans la fabrication de tuyaux, la construction de réservoirs, la construction de pipelines, les chaînes de production industrielles, les projets d'énergie propre et autres domaines industriels.

Nos services et notre force
Nous avons la capacité de fournir des solutions viables pour aider les clients à obtenir des délais d'exécution de projet plus courts, des coûts de main-d'œuvre réduits et une méthode de construction/fabrication plus efficace et une meilleure qualité pendant la phase d'appel d'offres du projet.

En fonction de la disponibilité des installations/de l'espace du site du client, nous sommes en mesure d'étudier/de concevoir et de présenter des configurations adaptées à l'échéancier, à la qualité, aux coûts et à la productivité du projet afin de garantir que le rythme de production est conforme aux exigences du projet.

Pour soutenir l'exécution du projet, nous sommes toujours prêts à travailler comme pompier pour fournir rapidement des matériaux de projet, des consommables, des outils, des équipements/machines aux marchandises spéciales. Avec flexibilité, nous sommes également heureux d'agir en tant qu'agent d'approvisionnement en Chine pour rechercher les ressources d'approvisionnement requises.
