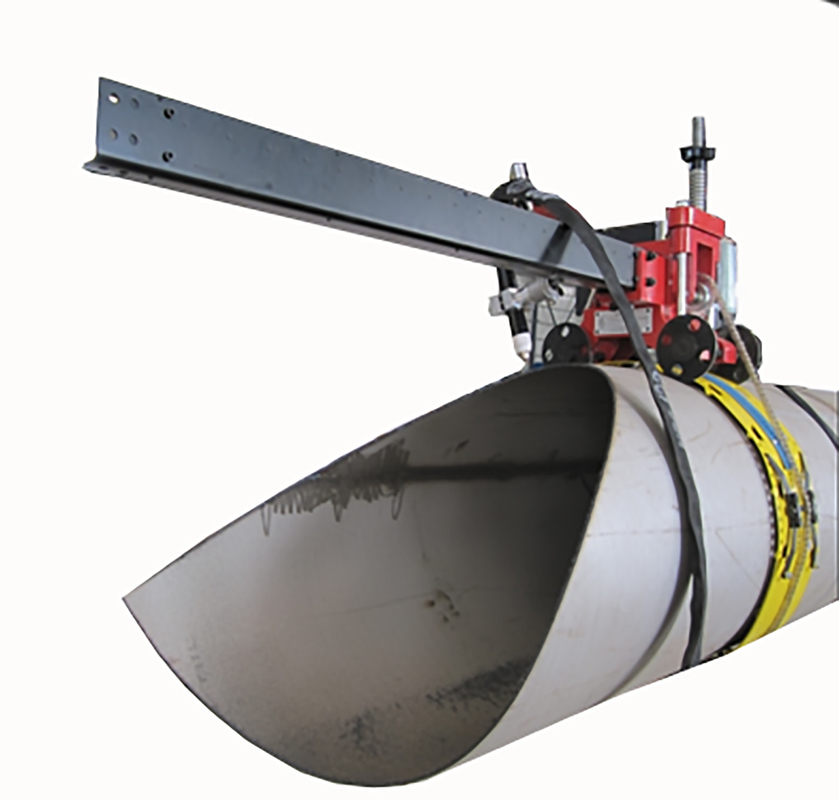

Name: Machine de découpe à froid horizontale à grande vitesse en acier inoxydable industriel
Brand: Wincoo Engineering Co., Ltd.
SKU: Le FPWC-III
Availability: InStock

Détails du produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: WINCOO

Numéro de modèle: Le FPWC-III

Conditions de paiement et d'expédition

Prix: $12,000.00/sets 1-199 sets

Parlez Maintenant.

Détails du produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Machine à découper à froid à grande vitesse, Machine de découpe à froid industrielle, Machine à découper des tubes industriels


Les dimensions:	507460800 mm	Type de moteur:	Servo moteur
Condition:	Nouveau	Voltage:	AC220±10v à 50 Hz
Puissance nominale:	600 W	Dimension ((LWH):	507460800 mm
Poids (kg):	10 kilos	Année:	2022
Garantie:	1 année	Points clés de vente:	Une productivité élevée
Industrie concernée:	Fabrication, travaux de construction	Emplacement de la salle d'exposition:	Aucune
Type de commercialisation:	Nouveau produit 2020	Rapport d'essai de la machine:	Fournit
Vidéo d'inspection de sortie:	Fournit	Garantie des composants de base:	1 année
Composants de base:	Moteur	Nom du produit:	Machines de découpe de tubes à plasma et à flamme
Application du projet:	construction de tuyau	Matériau de coupe:	Acier au carbone d'acier inoxydable en métal
Mode de coupe:	Coupe de flamme du plasma Cutting+	Système de commande:	Contrôleur CNC

Les dimensions:	507460800 mm
Type de moteur:	Servo moteur
Condition:	Nouveau
Voltage:	AC220±10v à 50 Hz
Puissance nominale:	600 W
Dimension ((LWH):	507460800 mm
Poids (kg):	10 kilos
Année:	2022
Garantie:	1 année
Points clés de vente:	Une productivité élevée
Industrie concernée:	Fabrication, travaux de construction
Emplacement de la salle d'exposition:	Aucune
Type de commercialisation:	Nouveau produit 2020
Rapport d'essai de la machine:	Fournit
Vidéo d'inspection de sortie:	Fournit
Garantie des composants de base:	1 année
Composants de base:	Moteur
Nom du produit:	Machines de découpe de tubes à plasma et à flamme
Application du projet:	construction de tuyau
Matériau de coupe:	Acier au carbone d'acier inoxydable en métal
Mode de coupe:	Coupe de flamme du plasma Cutting+
Système de commande:	Contrôleur CNC

Machine de découpe à froid horizontale à grande vitesse en acier inoxydable industriel

WINCOO ENGINEERING CO.,LTD

La machine de découpe se déplacera sur les tuyaux et enverra les informations de localisation de haute précision au système de contrôle, puis suivra immédiatement la ligne de découpe. Cette méthode de découpe est totalement différente de la méthode traditionnelle de découpe de lignes d'intersection de tuyaux à grande échelle.

La machine de découpe de profilés et de chanfreinage portable et unique peut être utilisée en usine et sur site, et convient à presque tous les tuyaux de
différentes tailles. Sa précision de coupe peut atteindre 1 mm grâce à un programme intégré et une interface d'entrée paramétrée. L'ensemble de la machine est délicat et peut être facilement utilisé, livré et stocké. De plus, le programme peut être mis à jour.

Pas besoin d'importer de CAO, interface d'entrée paramétrée, une seule personne peut l'utiliser, bases de modèles complètes, fournissant un service de personnalisation de modèles.

Châssis principal

1- Boîte de lignes 2- Boîte de capteurs
3- Partie de la base de la machine
4- Bras à axe unique
5- Pince de torche

Boîtier de commande

1- Masque de protection

2- Boîtier de commande
3- Panneau de commande
4- Filtre à air

Chaîne antidérapante

1- Chaîne antidérapante

2- Raccord de chaîne
3- Goupille plate

Rail orbital

De droite à gauche :

STG1, STG2, STG3, STG4, STG5, STG6

Connecteur à griffes

1- Trou

2- Crochet
3- Boulon hexagonal long

Paramètre du produit
Tableau 1. Lectotype d'équipement
Type	Modèle	Logiciel	Diamètre du tuyau	Réglage horizontal
Machine simplifiée	TP1-JH	01/07	<320mm	200mm
Machine de base	TP1-JB			<680mm	400mm
Machine standard	TP1-BZ			<1020mm	600mm
Machine classique R	TP1-R80B	01/02/03/05/06/07/08	<1800mm	800mm
Machine classique X	TP1-X80B	01/02/03/05/06/07/08/09/10/11/12	<3000mm	800mm
Machine de raccordement	TP1-PSK	07	320-1420mm	200mm

Rail orbital
Tableau 2. Détails orbitaux de la machine de découpe
N°	Modèle	Longueur/m	Plage réglable/m	Griffe avec plage de réglage postérieure contributive
1	STG1	0,98	0,54~0,71	0,68~0,86
2	STG2	1,23	0,79~0,96	0,93~1,14
3	STG3	1,38	0,91~1,16	1,06~1,30
4	STG4	1,72	1,16~1,45	1,30~1,60
5	STG5	1,90	1,46~1,63	1,60~1,81
6	STG6	2,50	2,06~2,23	2,20~2,41

Tableau 3. Option de correspondance d'orbite
N°	OD du tuyau/mm	Orbites suggérées
1	320-400	STG3
2	400-495	STG4
3	495-550	STG5
4	550-680	STG1+ STG 3
5	630-770	STG1+ STG 4
6	730-830	STG1+ STG 5
7	810-915	STG2+ STG 5
8	915-1020	STG1+ STG 6
9	1000-1100	STG2+ STG 6
10	1040-1160	STG3+ STG 6
11	1120-1250	STG4+ STG 6
12	1219-1310	STG5+ STG 6
13	1270-1480	STG3+ STG 4+ STG 5
14	1410-1500	STG6+ STG 6
15	1450-1595	STG2+ STG 5+ STG 6
16	1520-1675	STG6+ STG 6+ STG 1

Tableau 4. Boîtier de commande
Affichage	111mm×62mmLCD
N° de bouton	20 pièces
Protection contre la mise hors tension	10 ans
Température de fonctionnement	-10℃～ +55℃
Tension	220V AC
Puissance	600 W
Poids du kit principal	5KG
Taille	400(L)×200(L)×200(H)mm

Avantages du produit

1, Innovation théorique

La technologie des capteurs est utilisée pour réaliser le contrôle de la trajectoire. La machine de découpe de lignes d'intersection monte sur le tuyau, envoie les informations de position en temps réel de haute précision au système de contrôle, puis suit la courbe de découpe en très peu de temps. Cette méthode de contrôle est complètement différente de la découpe traditionnelle de lignes d'intersection de tuyaux sur banc.

2, Innovation structurelle

C'est la première fois qu'une solution complète de découpe sur site de lignes d'intersection de pipelines est proposée. En utilisant la méthode de découpe par rampement

autour du tuyau, le volume et le poids peuvent être considérablement réduits, ce qui est facile à transporter sur le site, n'occupe pas les ressources de l'atelier et peut réaliser une disposition flexible de la chaîne de production.

Photos du produit

Wincoo Engineering Co., Ltd (WINCOO) s'engage à fournir les solutions/équipements les plus adaptés aux clients, aux fabricants, aux entreprises EPC/C pour la fabrication de tuyaux, la construction de réservoirs, la construction de pipelines, les lignes de production industrielles, les projets d'énergie propre et d'autres domaines industriels.

Nos services et nos forces
Nous avons la capacité de fournir des solutions viables pour aider les clients à obtenir des délais d'exécution de projet plus courts, des coûts de main-d'œuvre réduits et une méthode de construction/fabrication plus efficace et une meilleure qualité pendant la phase d'appel d'offres du projet.

En fonction de la disponibilité des installations/de l'espace du site du client, nous sommes en mesure d'étudier/de concevoir et de présenter des configurations adaptées à l'échéancier du projet, à la qualité, aux coûts et à la productivité afin de garantir que le rythme de production est conforme aux exigences du projet.

Pour soutenir l'exécution du projet, nous sommes toujours prêts à travailler comme pompiers pour fournir rapidement des matériaux de projet, qu'il s'agisse de consommables, d'outils, d'équipements/machines ou de marchandises spéciales. Avec flexibilité, nous sommes également heureux d'agir en tant qu'agent d'approvisionnement en Chine pour rechercher les ressources d'approvisionnement requises.
