4600 mm Max hauteur système de prise de réservoir de contrôle précis avec haute résistance

L'équipement de levage de réservoir de stockage hydraulique de type YT-C est un ensemble d'équipements de levage hydraulique de grande taille spécialement développé par notre société pour le projet national de réserve de pétrole brut en 1994. Tant que le nombre de vérins hydrauliques et de systèmes de station de pompage est augmenté ou diminué, ce type d'équipement peut être appliqué à la construction inversée de grands réservoirs de stockage de différents volumes allant de milliers de mètres cubes à des centaines de milliers de mètres cubes.
La partie commande adopte le concept de conception modulaire Siemens PLC, une opération simple et une qualité fiable. Le vérin hydraulique peut être utilisé pour le réglage de la hauteur de levage unique ou multiple, et peut également être utilisé pour le contrôle centralisé de plusieurs groupes. Grâce à plus de dix ans de pratique et de synthèse, nous continuons à optimiser l'équipement, à améliorer le processus de production, de sorte que la qualité et les performances du produit soient grandement améliorées, la majorité des utilisateurs faisant l'éloge.

★Structure générale de l'équipement

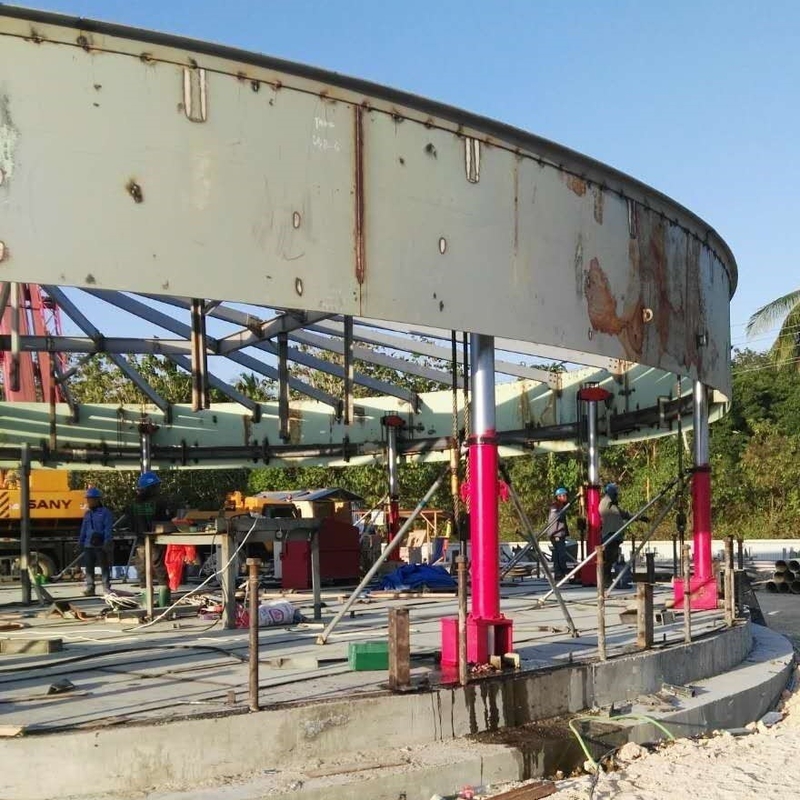

1, L'équipement est uniformément placé à l'intérieur du réservoir levé. La force globale et la force latérale de l'équipement sont calculées strictement et appliquées avec succès.

2, La structure est rigoureuse et compacte, la force de sortie est réglable, la vitesse de levage répond aux exigences de levage et la précision de synchronisation est élevée.

★Principe de fonctionnement de l'équipement

Le transfert de force : force de sortie du vérin hydraulique → câble d'acier → anneau de levage (soudé avec une patte de levage) → plaque de nervure pour le transfert de force → levage de la paroi du réservoir

Processus de contrôle de levage :

1, Boîtier de commande de la station de pompage (bouton de sélection rotatif) → Boîtier d'opération de contrôle centralisé (Figure 1-3) → station de pompage de levage hydraulique (solénoïde du groupe de vannes) → dispositifs PLC → boîtier d'opération de contrôle centralisé → station de pompage de levage hydraulique → levage ou abaissement intégral ou partiel du vérin hydraulique.

2, Boîtier de commande de la station de pompage (bouton de sélection rotatif) → poignée de commande → vérin hydraulique (unique ou multiple) réglage fin vers le haut et vers le bas.

1. Vous aider à gagner le projet pendant la phase d'appel d'offres. Nous pouvons vous fournir des configurations plus adaptées pour vous aider à raccourcir le temps de construction.
2. Nous pouvons fournir tous les documents techniques et conseils pour vous aider à clarifier la procédure de construction.
3. Nous pouvons calculer le nombre de vérins hydrauliques le plus approprié en fonction du poids du réservoir.
4. Nous pouvons vous fournir des accessoires de vérin hydraulique adaptés avec un prix beaucoup plus compétitif de la part de notre partenaire commercial de longue date si vous en avez besoin.
5. Nous pouvons fournir un service de formation du personnel sur site, un service d'exploitation ou un service de main-d'œuvre ou en tant que sous-traitant.
