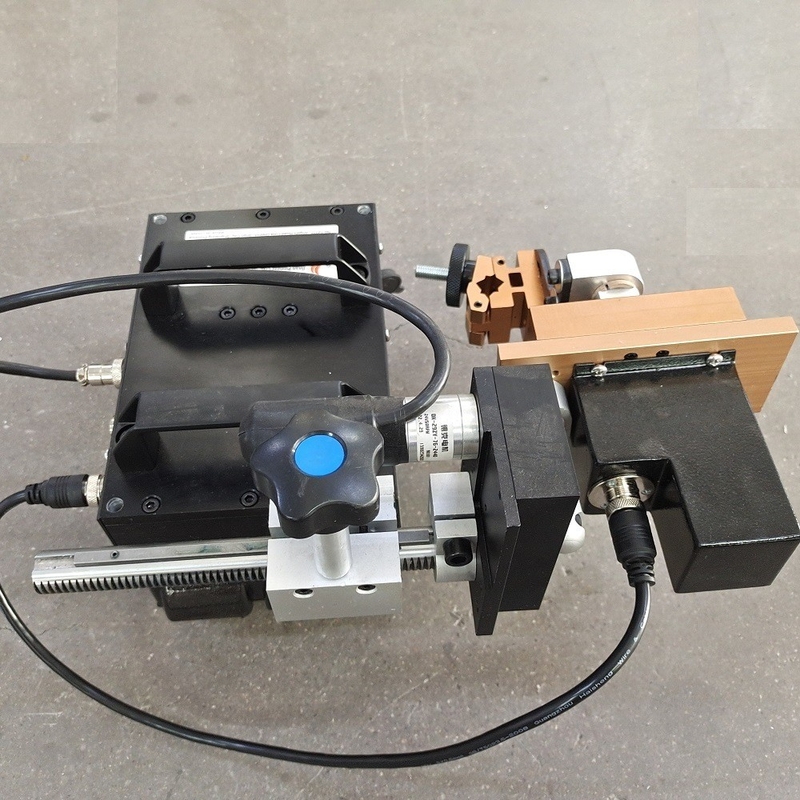

Tracteur de soudage orbital à tubes magnétiques WQ-III de type électrique et manuel
Le WQ-III est adapté au soudage des parois intérieures et extérieures des conduites.
Le tracteur de soudage automatique au CO2 est largement utilisé dans les navires, les ponts, les locomotives, les structures sidérurgiques, l'industrie pétrochimique et d'autres industries, adapté à une variété de structures de soudage, telles que:plaque de renforcementLes principaux avantages sont les suivants:
1Réduire l' intensité du travail et améliorer l' environnement de travail;
2Pour améliorer l'efficacité du travail, il est 1,5 fois supérieur au soudage manuel;
3Pour éviter la mauvaise qualité de la couture de soudage causée par des facteurs humains, le taux de défaut du soudage manuel est de environ 20%, et lele tracteur de soudage automatique ne produira pas de taux de défaut de soudage en raison du soudage artificiel.
4, haut degré d'automatisation pour assurer la stabilité de la qualité du soudage;
5L'opération est simple et pratique, ne nécessite pas de travailleurs techniques très qualifiés.
Caractéristiques du produit
1, WQ-III est un dispositif de soudage automatique swing, une soudure peut obtenir une soudure plus large.
2, la vitesse d'oscillation, la plage d'oscillation, la position centrale et le temps de résidence gauche et droite peuvent être ajustés, adaptés aux différentes spécifications de la soudure.
3, petite taille, léger, facile à installer et à déplacer, les ouvriers non qualifiés peuvent également effectuer le soudage.
4, un aimant permanent est installé pour éviter la déconnexion de la ligne de soudage pendant le soudage.
Environnement d'application
Convient pour le soudage de tubes de différentes structures en acier.
Composants: dispositif de balancement du pistolet de soudage, curseur, poignée du pistolet de soudage, boîte de commande, panneau de commande et autres accessoires:
1, Dispositif d'oscillation: utilisé pour entraîner le pistolet de soudage pour le soudage par balançoire de pendule
2Partie motrice: le dispositif de conduite du chariot est composé de quatre roues magnétiques, d'engrenages hélicoïdaux, de chaînes et de roulettes
3Partie coulissante: utilisée pour régler la position du pistolet de soudage, vous pouvez régler la position avant et après le soudage.
4, dispositif de fixation du pistolet de soudage: dispositif de serrage du pistolet de soudage, il peut régler l'angle du pistolet de soudage.
5, boîte de commande: tous les mouvements du tracteur peuvent être réglés. Pour plus de détails, voir la méthode de fonctionnement du panneau de commande
Introduction au panneau de contrôle
1, Bouton pour régler le courant et la tension: tournez le bouton dans le sens horaire pour augmenter la valeur (Le tracteur a deux prises de courant de 3P et 8P, lorsque vous utilisez la prise 3P,le bouton de réglage du courant et de la tension n'est pas valide, puis le courant et la tension de l'alimentateur de fil doivent être réglés; le bouton de régulation du courant et de la tension est efficace lorsque vous utilisez la prise 8P)
2, Bouton de sélection pour le soudage/non soudage: le bouton doit être en position de soudage pour le soudage
3, Point d'alimentation: dispositif d'alimentation manuel du fil
4, commutateur de marche: contrôler la voiture marche et arrêt, si le commutateur "soudage/non-soudage" est placé dans la position "non-soudage", ouvrir le commutateur de marche, le tracteur marche uniquement sans soudage
5, réglage de la vitesse de marche: le bouton de réglage de la vitesse de marche du tracteur.
6, Choix de direction de marche: choisir de marcher à gauche ou à droite
7, interrupteur d'alimentation et voyant: le voyant est allumé après l'alimentation
8Partie de commande d'oscillation: il peut régler la vitesse d'oscillation, la plage d'oscillation, le temps de séjour gauche et droite, la position centrale et le mode d'oscillation
| Les postes |
Paramètre |
Nom de l'entreprise |
| Tracteur |
Énergie |
Échangeur de courant 220V |
| Taille |
240 x 330 x 310 |
Pour les produits de base: |
| Le poids |
16 kg |
Y compris les swingers |
| Mode de déplacement |
Autres véhicules à moteur |
autres appareils à rouleaux magnétiques |
| Vitesse de marche |
0∼700 mm/min |
| Moteur de balancement |
Le réglage de la tension doit être effectué à l'aide d'un système de freinage. |
| Portée réglable du pistolet de soudage |
En haut et en bas |
| Avant et après |
85 mm |
| Plage de réglage de l'angle de fonctionnement |
360° |
| Exécuter la plage de réglage de l'angle |
0° |
| Contrôle |
Fonction de fonctionnement |
Mode d'élan |
|
| Vitesse de balancement |
0 à 10 tours par minuteAffichage à l' échelle) |
| Portée de l'oscillation |
0-±10°Affichage à l' échelle) |
| Ajustement de l'heure de séjour gauche et droite |
0-2SAffichage à l' échelle) |
| Plage de mouvement centrale |
0-± 8° |
| Alimentation par fil de coupe |
| Démarrage/arrêt à pied |
| Régulation du courant/tension de soudage |
| Choix de la direction de marche |
| Régulation de la vitesse de marche |
0∼1000 mm/minAffichage à l' échelle) |
| Options de soudage/non soudage |
A. Préparation au soudage
1Les outils nécessaires pour le soudage sont les machines à souder et les dispositifs d'alimentation en fil
2, des câbles de commande spéciaux (AC 220V) sont nécessaires.
3, des réservoirs de CO2 sont nécessaires pour le soudage
4, lampe de soudage automatique à CO2
5, Autres outils nécessaires
B. Méthode de raccordement du tracteur
1, Installer le tracteur et le placer sur la surface de travail
2, Installez le fil sur le plateau d'alimentation du fil et tirez le fil à l' extrémité de la torche
3, L' extrémité de la lampe est reliée à l' alimentateur de fil
4, L'alimentation de commande est connectée au port 8P du tableau de bord du tracteur
5, le câble d'alimentation de commande est connecté à AC 220
6, Le câble de commande spécial a quatre joints, l'un est connecté à l'alimentation 220V, l'autre est connecté à la voiture de soudage et les deux autres sont respectivement machine de soudage et machine de transfert de fil.
C. Liste d'emballage
| Nom des pièces |
Quantité utilisée |
Unité |
Nom de l'entreprise |
| Tracteur de soudage marchant |
1 |
ensemble |
|
| Je me balance le nez |
1 |
ensemble |
|
| Lignes électriques |
1 |
pièces |
Environ 10 à 15 m. |
| Cable de signalisation de la torche de soudage |
1 |
pièces |
Environ 0,5 m. |
| Ligne de signal de balancement |
1 |
pièces |
Environ 0,5 m. |
| Spécification |
1 |
pièces |
|
| Outil hexagonal intérieur |
1 |
ensemble |
|
D. Produits photographiques
