Tracteur de soudage orbital magnétique WQ-III avec type électrique et manuel
Le WQ-III est adapté au soudage des parois internes et externes des pipelines. Aucun rail n'est requis et le soudage peut être effectué le long de la surface en arc de la pièce.
Le tracteur de soudage automatique CO2 est largement utilisé dans les navires, les ponts, les locomotives, les structures en acier, l'industrie pétrochimique et d'autres industries, adapté à une variété de structures de soudage, telles que : plaque de renfort, plaque de nervure, parties transversales du soudage, soudage de poutres en caisson, etc. Ses principaux avantages sont :
1, Réduire l'intensité du travail et améliorer l'environnement de travail ;
2, Pour améliorer l'efficacité du travail, elle est 1,5 fois supérieure au soudage manuel ;
3, Éviter la mauvaise qualité du cordon de soudure causée par des facteurs humains, le taux de défauts du soudage manuel est d'environ 20 %, et le tracteur de soudage automatique ne produira pas de taux de défauts de soudure en raison du soudage artificiel. Par conséquent, son avantage global est de près de 200 % supérieur à celui du soudage manuel ;
4, Degré élevé d'automatisation pour assurer la stabilité de la qualité du soudage ;
5, Fonctionnement simple et pratique, pas besoin de travailleurs techniques très qualifiés.
Caractéristiques du produit
1, Le WQ-III est un dispositif de soudage automatique oscillant, un seul soudage peut obtenir une soudure plus large.
2, La vitesse d'oscillation, la plage d'oscillation, la position centrale et le temps de séjour gauche et droit peuvent être ajustés, adaptés à diverses spécifications de la soudure.
3, Petite taille, léger, facile à installer et à déplacer, les travailleurs non qualifiés peuvent également effectuer le soudage.
4, Un aimant permanent est installé pour éviter la déconnexion de la ligne de soudure pendant le soudage.
Environnement d'application
Convient au soudage de tuyaux de diverses structures en acier.
Composants : dispositif d'oscillation du pistolet de soudage, curseur, poignée du pistolet de soudage, boîtier de commande, panneau de commande et autres accessoires :
1, Dispositif d'oscillation : utilisé pour entraîner le pistolet de soudage pour le soudage oscillant pendulaire
2. Partie d'entraînement : le dispositif d'entraînement du chariot est composé de quatre roues magnétiques, d'engrenages hélicoïdaux, de chaînes et de pignons
3, Partie curseur : utilisée pour ajuster la position du pistolet de soudage, vous pouvez affiner la position avant et arrière lors du soudage.
4, Fixation du pistolet de soudage : dispositif de serrage du pistolet de soudage, il peut ajuster l'angle du pistolet de soudage.
5, Boîtier de commande : Tous les mouvements du tracteur peuvent être ajustés. Pour plus de détails, reportez-vous à la méthode de fonctionnement du panneau de commande
Introduction du panneau de commande
1, Bouton pour régler le courant et la tension : Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la valeur (Le tracteur dispose de deux prises d'alimentation de 3P et 8P, lors de l'utilisation de la prise 3P, le bouton de réglage du courant et de la tension est invalide, et ensuite le courant et la tension du dévidoir doivent être ajustés ; Le bouton de commande du courant et de la tension est efficace lors de l'utilisation de la prise 8P)
2, Bouton de sélection pour le soudage/non-soudage : le bouton doit être en position de soudage pour souder
3, Alimentation ponctuelle : dispositif d'alimentation manuelle du fil
4, Interrupteur de marche : contrôle la marche et l'arrêt de la voiture, si l'interrupteur "soudage/non-soudage" est placé en position "non-soudage", ouvrez l'interrupteur de marche, le tracteur ne fait que marcher sans souder
5, Réglage de la vitesse de marche : le bouton de réglage de la vitesse de marche du tracteur. Il est recommandé de régler la vitesse de marche du tracteur après avoir allumé l'interrupteur de marche
6, Choix du sens de marche : choisir de marcher à gauche ou à droite
7, Interrupteur d'alimentation et voyant lumineux : le voyant lumineux est allumé après la mise sous tension
8, Partie de commande d'oscillation : elle peut régler la vitesse d'oscillation, la plage d'oscillation, le temps de séjour gauche et droit, la position centrale et le mode d'oscillation
| Articles |
Paramètre |
Remarque |
| Tracteur |
Alimentation |
AC 220V |
| Taille |
240×330×310 |
L×L×H |
| Poids |
16Kg |
Y compris l'oscilleur |
| Mode de déplacement |
Quatre roues motrices |
Roue magnétique |
| Vitesse de marche |
0∼700mm/min |
| Moteur d'oscillation |
DC24V 18RPM |
| Plage réglable du pistolet de soudage |
Haut et bas |
| Avant et arrière |
85mm |
| Plage de réglage de l'angle de fonctionnement |
360° |
| Plage de réglage de l'angle de transport |
0° |
| Contrôle |
Fonctionnement |
Mode d'oscillation |
|
| Vitesse d'oscillation |
0-10RPM(Afficher avec une échelle) |
| Portée d'oscillation |
0-±10°(Afficher avec une échelle) |
| Réglage du temps de séjour gauche et droit |
0-2S(Afficher avec une échelle) |
| Plage centrale de mouvement |
0-±8° |
| Alimentation filaire par incréments |
| Démarrage/arrêt de la marche |
| Contrôle du courant/tension de soudage |
| Choix du sens de marche |
| Régulation de la vitesse de marche |
0∼1000mm/min(Afficher avec une échelle) |
| Options de soudage/non-soudage |
A. Préparation au soudage
1, Les outils nécessaires au soudage sont les machines à souder et les dispositifs d'alimentation en fil
2, Des câbles de commande spéciaux (AC 220V) sont requis. Différentes alimentations de soudage nécessitent des câbles différents
3, Des bouteilles de CO2 pour le soudage sont nécessaires
4, Torche de soudage automatique CO2
5, Autres outils nécessaires
B. Méthode de connexion du tracteur
1, Installez le tracteur et placez-le sur la surface de travail
2, Installez le fil sur le plateau d'alimentation du fil et tirez le fil jusqu'à l'extrémité de la torche
3, L'extrémité de la torche est connectée au dévidoir
4, L'alimentation de commande est connectée au port 8P du panneau de commande du tracteur
5, Le câble d'alimentation de commande est connecté à AC 220
6, Le câble de commande spécial a quatre joints, l'un est connecté à l'alimentation 220V, l'autre est connecté à la voiture de soudage, et les deux autres sont respectivement la machine à souder et la machine de transfert de fil.
C. Liste de colisage
| Nom des pièces |
Qté |
Unité |
Remarque |
| Tracteur de soudage mobile |
1 |
ensemble |
|
| Oscillant nez |
1 |
ensemble |
|
| Ligne électrique |
1 |
pcs |
Environ 10-15m |
| Câble de signal de la torche de soudage |
1 |
pcs |
Environ 0,5 m |
| Ligne de signal d'oscillation |
1 |
pcs |
Environ 0,5 m |
| Spécification |
1 |
pcs |
|
| Outil hexagonal interne |
1 |
ensemble |
|

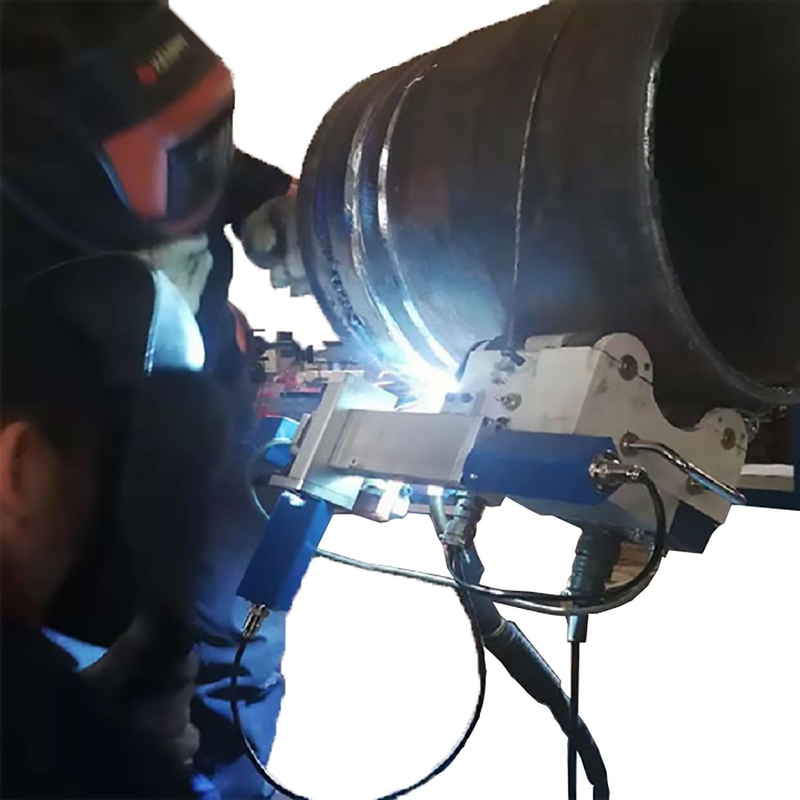

D. Photos du produit
