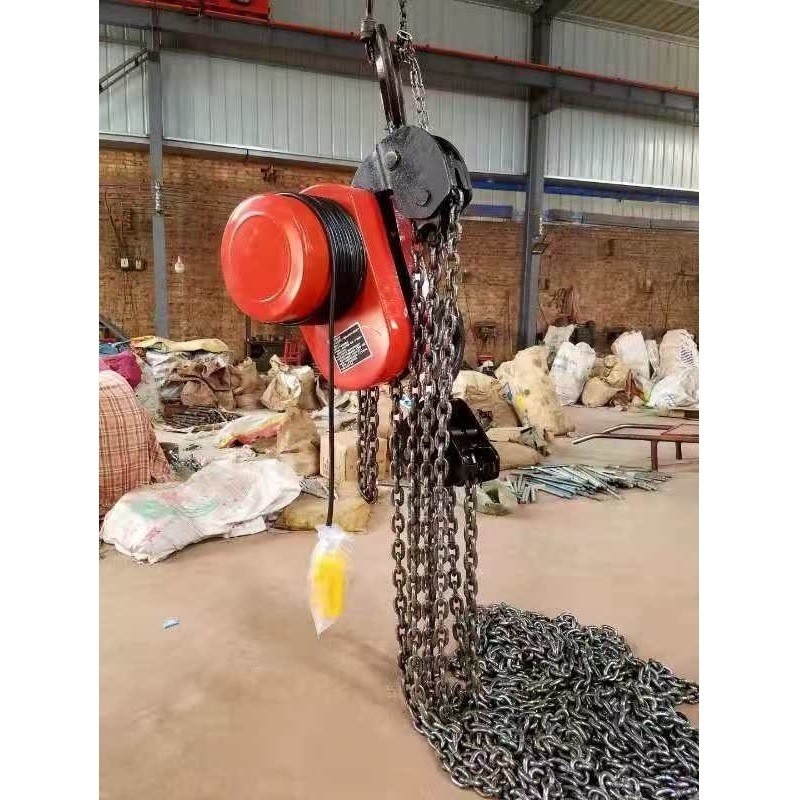

Lecteur électrique simple professionnel pour la construction de chars légers

Détails du produit

Certification: CE, ISO9001:2000

Conditions de paiement et d'expédition

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Leveuse de réservoirs légers Leveuse électrique, Levé électrique simple, Bloc de chaîne électrique professionnel


Modèle N°.:	HKEH-III	Hauteur maximale de levage:	10m
Des chutes de chaînes:	2	Condition:	Nouveau
Couleur:	Le rouge	Mots clés:	Grue électrique
Paquet de transport:	Paquet d'exportation	Spécification:	90 à 124 kg
Marque déposée:	Je vous en prie!	Origine:	Chine
Capacité d'approvisionnement:	10000 pièces/an	Service après-vente:	Assurance qualité
Garantie:	1 année	Application du projet:	Plate-forme de levage
Le type:	Grue électrique	Type de bride:	Chaîne
Vitesse d'ascenseur:	> 8 m/min	Personnalisation:	Disponible Une demande personnalisée

Modèle N°.:	HKEH-III
Hauteur maximale de levage:	10m
Des chutes de chaînes:	2
Condition:	Nouveau
Couleur:	Le rouge
Mots clés:	Grue électrique
Paquet de transport:	Paquet d'exportation
Spécification:	90 à 124 kg
Marque déposée:	Je vous en prie!
Origine:	Chine
Capacité d'approvisionnement:	10000 pièces/an
Service après-vente:	Assurance qualité
Garantie:	1 année
Application du projet:	Plate-forme de levage
Le type:	Grue électrique
Type de bride:	Chaîne
Vitesse d'ascenseur:	> 8 m/min
Personnalisation:	Disponible Une demande personnalisée

Lecteur électrique simple professionnel pour la construction de chars légers

Les grands réservoirs de stockage pétrochimiques sont généralement construits par levage et retournement. La clé du processus d'inversion est le levage du corps du réservoir, et il existe de nombreux types de processus spécifiques et d'équipements de support.
Ce document présente principalement l'utilisation de la méthode d'inversion par levage de groupe de palans électriques dans la fabrication de grands réservoirs de stockage, en utilisant un nouveau type de palan électrique comme équipement de levage, et en ajoutant un circuit de réglage fin dans le système de contrôle. Le système présente les avantages d'un levage en douceur, d'une bonne synchronisation, d'une vitesse de construction rapide, d'un faible coût d'équipement, d'un rendement élevé, d'une bonne fonction d'auto-verrouillage de sécurité, d'une facilité de contrôle de la qualité de l'installation, etc. Dans la construction de grands réservoirs de stockage, cette méthode de construction a une grande valeur de popularisation et d'application.

Paramètres du palan à chaîne électrique à basse vitesse

Capacité de levage nominale	10 tonnes
Vitesse de levage	0,09 m/minute
Hauteur de levage	4m-8m
Modèle de moteur	YHPE-500
Puissance du moteur	500W
Vitesse du moteur	1380 tr/min
Tension	380V
Modèle de palan	HS10
Poids total	90-124KG

Schéma de levage de réservoir de stockage par méthode de retournement de palan électrique
N ensembles de palans à chaîne électriques 5T-3M sont utilisés dans le réservoir de stockage. L'utilisation maximale du palan à chaîne électrique de 5 tonnes est de 60 % du tonnage maximal, c'est-à-dire pas plus de 3 tonnes. La course maximale du palan à chaîne électrique est de 3 mètres (la longueur peut être personnalisée).
Tout d'abord, fabriquez la première plaque circulaire supérieure du réservoir sur la plaque inférieure, installez la bague d'expansion sur la première plaque circulaire, la surface inférieure de la bague d'expansion se trouve à environ 200 mm du bord inférieur de la première plaque circulaire, et utilisez un vérin à vis pour serrer la bague d'expansion sur la première plaque circulaire ; Installez des colonnes de levage à 400 mm de la paroi interne du réservoir, et disposez N colonnes de levage uniformément autour de la circonférence interne de la paroi du réservoir. Utilisez deux tirants pour créer un support de contreventement diagonal en forme de huit entre l'extrémité supérieure de la colonne et la plaque inférieure du réservoir, puis tirez les deux colonnes de levage adjacentes ensemble avec des tirants pour former un cercle entier. Soudez une oreille de levage sur la bague d'expansion correspondante de la colonne de levage. Soudez un bloc d'arrêt sur la paroi du réservoir à l'extrémité supérieure de la bague d'expansion pour bloquer la bague d'expansion, suspendez la chaîne électrique sur la colonne de levage sur le dessus de la patte de levage, le crochet du palan électrique est accroché sur la patte de levage de la bague d'expansion, installez tous les palans électriques à tour de rôle, connectez le cordon d'alimentation de tous les palans électriques à la table de contrôle totale, la table de contrôle totale peut contrôler séparément chaque palan électrique, elle peut également être un contrôle synchrone centralisé unifié de tous les palans électriques, allumez l'alimentation totale, puis pré-serrez chaque palan électrique, vérifiez si la force de tous les palans électriques est uniforme, vérifiez si tous les points de levage sont normaux, si tout est normal, il peut être levé. La console totale est réglée sur le contrôle centralisé, et le bouton de montée générale est connecté, de sorte que tous les palans électriques se lèvent ensemble. Si les palans électriques ne font pas de force pendant la montée, la console totale doit être convertie en contrôle séparé, les palans électriques lâches sont resserrés et ensuite la levée générale, jusqu'à ce que l'élévation soit élevée à la hauteur spécifiée, et enfin la hauteur de la levée est ajustée par un réglage séparé, puis la lisse, Après avoir soudé le joint vertical et soudé le bloc d'arrêt, abaissez ensuite tous les palans électriques dans leur ensemble, de sorte que la première plaque circulaire retombe sur la deuxième plaque circulaire sur la circonférence, de sorte que le levage global de la première plaque circulaire soit terminé ; Une fois la soudure du joint annulaire terminée, desserrez la bague d'expansion, utilisez le palan électrique pour abaisser toute la bague d'expansion à la hauteur spécifiée de la deuxième plaque annulaire, puis préparez-vous pour la prochaine levée.

Composant principal

1 Moteur	8 Douille de goupille	15 Pièce d'engrenage	22 Douille en acier	29 Étagère à crochet vers le bas
2 Engrenage à goupille	9 Collier de roulement	16 Engrenage cannelé	23 Roue de guidage	30 Poulie
3 Logement de roue à goupille	10 Collier de roulement	17 Macroaxe	24 Boulon	31 Axe de poulie
4 Engrenage cycloïdal	11 Faisceau à crochet vers le haut	18 Fascia latéral	25 Protection annulaire	32 Goupille à rouleau
5 Bague d'espacement	12 Crochet de levage	19 Logement	26 Chaîne de levage	33 Protection annulaire
6 Roulement excentrique	13 Roue à chaîne de levage	20 Petit axe	27 Déflecteur	34 Faisceau à crochet vers le bas
7 Goupille de charnière	14 Barre de contreventement	21 Rouleau à goupille	28 Plaque de chaîne de levage	35 Plaque d'arrêt de chaîne
