Construction traditionnelle pour le levage de réservoirs élévateur électrique avec chaîne en acier inoxydable

Les grands réservoirs de stockage pétrochimique sont généralement construits par levage et renversement.et il existe de nombreux types de processus spécifiques et d'équipements de soutien.
Le présent document présente principalement l'utilisation de la méthode d'inversion de levage par groupe électrique dans la fabrication de grands réservoirs de stockage, en utilisant un nouveau type de levage électrique comme équipement de levage,et ajouter un circuit de réglage fin dans le système de commande. Le système présente les avantages d'un levage en douceur, d'une bonne synchronisation, d'une vitesse de construction rapide, d'un faible coût de l'équipement, d'une efficacité élevée, d'une bonne fonction d'auto-verrouillage de sécurité,contrôle de qualité facile d'installation et ainsi de suiteDans la construction de grands réservoirs de stockage, cette méthode de construction a une grande popularité et une grande valeur d'application.

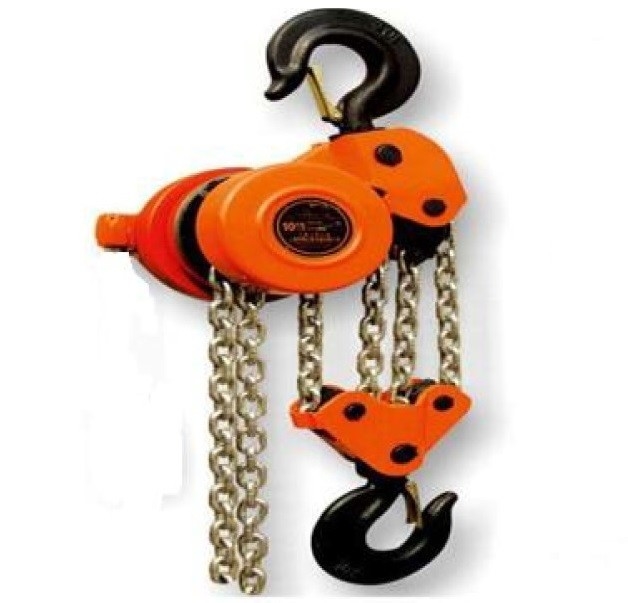

Paramètres de levage électrique à chaîne à basse vitesse

Système de réservoir de stockage de levage par méthode électrique de levage à flip
N ensembles de chariots électriques 5T-3M sont utilisés dans le réservoir de stockage. L'utilisation maximale du chariot électrique 5 tonnes est de 60% du tonnage maximal, c'est-à-dire pas plus de 3 tonnes.Le déplacement maximal du levier de chaîne électrique est de 3 mètres (la longueur peut être personnalisée).
Tout d'abord, faire la première plaque de cercle supérieur du réservoir sur la plaque inférieure, installer l'anneau d'expansion sur la première plaque de cercle,la surface inférieure de l'anneau d'expansion est d'environ 200 mm du bord inférieur de la première plaque circulaire, et utiliser une prise en spirale pour resserrer l'anneau de dilatation sur la première plaque circulaire; installer des colonnes de levage à 400 mm de la paroi intérieure du réservoir,et disposer les colonnes de levage N uniformément autour de la circonférence interne de la paroi du réservoir. Utilisez deux tiges de traction pour faire un support diagonal à huit chiffres entre l'extrémité supérieure de la colonne et la plaque inférieure du réservoir,et puis tirer les deux colonnes de levage adjacentes ensemble avec des tiges de traction pour former un cercle entier. souder une oreille de levage sur l'anneau de dilatation correspondant de la colonne de levage. souder un bloc d'arrêt sur la paroi du réservoir à l'extrémité supérieure de l'anneau de dilatation pour bloquer l'anneau de dilatation,accrocher la chaîne électrique sur la colonne de levage au sommet de la corde de levage, le crochet du levier électrique est accroché à la corde de levage de l'anneau de dilatation, installer tout le levier électrique à tour de rôle,connecter le câble d'alimentation de l'ensemble du chariot électrique à la table de commande totale, la table de commande totale peut contrôler séparément chaque élévateur électrique, Il peut également être contrôlé synchrone centralisée unifiée de tous les hoods électriques, allumez l'alimentation totale,et puis pré-serrer chaque capsule électrique, vérifiez si la force de tous les casquettes électriques est uniforme, vérifiez si tous les points de levage sont normaux, si tout est normal, il peut être soulevé.La console totale est réglée pour un contrôle centralisé, et le bouton de montée globale est connecté, de sorte que tous les capteurs électriques se lèveront ensemble.la console complète doit être convertie en commande séparée, les capots électriques en vrac sont à nouveau serrés, puis l'ascenseur global, jusqu'à ce que l'élévation soit élevée à la hauteur spécifiée, et enfin l'altitude de l'ascenseur est réglée par réglage séparé,et puis la planche de coaming, après soudage de la couture verticale et soudage du bloc d'arrêt, puis abaisser l'ensemble de la levure électrique dans son ensemble, de sorte que la première plaque circulaire tombe à la deuxième plaque circulaire sur la circonférence,de sorte que la levée globale de la première plaque circulaire est terminée; une fois le soudage de la couture de l'anneau terminé, relâcher l'anneau de dilatation, utiliser le levier électrique pour abaisser l'ensemble de l'anneau de dilatation à la hauteur spécifiée de la deuxième plaque d'anneau,et préparer le prochain ascenseur..

Composant majeur
