Machines à serrage pneumatiques pour la construction de pipelines

L'embout buccal interne pneumatique produit par notre société est développé en absorbant la technologie et l'expérience avancées des produits nationaux et étrangers et en les combinant avec les caractéristiques de construction des entreprises chinoises de construction de pipelines. Utilisant l'air comprimé comme source d'énergie, sans pollution, particulièrement adapté à la construction de pipelines d'eau et de pipelines de pétrole et de gaz naturel avec des exigences élevées en matière de protection de l'environnement. Il présente les avantages d'une performance fiable, d'une grande adaptabilité, d'une action rapide, d'un ajustement précis, d'une structure compacte, d'un fonctionnement simple et d'un réglage précis du jeu. La qualité et les performances du produit peuvent être comparables aux produits similaires internationaux, y compris l'intérieur pneumatique de type jeu embout buccal, l'intérieur pneumatique de type sabot en cuivre embout buccal, l'intérieur pneumatique marin embout buccal, comblant le vide du marché intérieur.

Caractéristiques du produit

Composant principal du produit

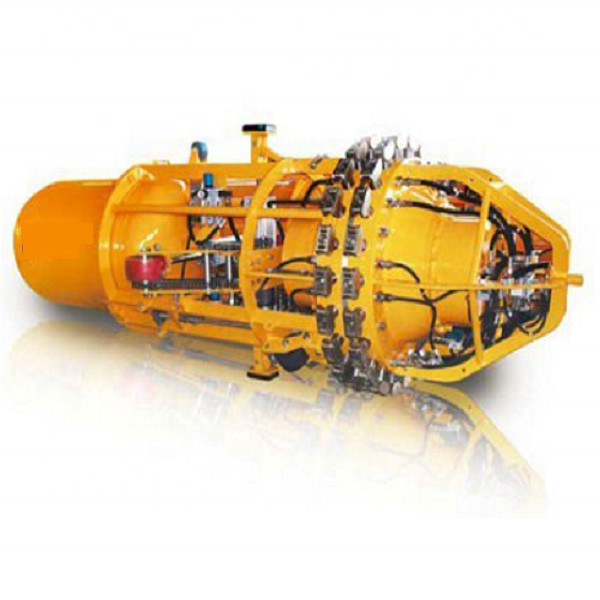

Composants principaux de l'embout buccal : ensemble embout buccal (Bloc de gonflement), cylindre de jeu, ensemble d'entraînement, châssis de marche, roue de marche, ensemble de freinage, réservoir de gaz, châssis de cage avant, joystick (tuyau de gaz), ensemble de circuit de gaz, etc., contrôlés par de l'air comprimé comme source d'énergie. Voir l'image ci-dessous.

7, Écrou réglable

10, Ensemble de freinage

13, Roue de marche arrière

8, Ensemble embout buccal

11, Châssis de marche

9, Roue de marche avant

12, Ensemble d'entraînement

Application du composant principal

A. Tout d'abord, le compresseur d'air est connecté au joystick (circuit de gaz) et au tuyau d'entrée d'air sur le châssis de cage avant avec un tuyau haute pression et un raccord rapide pour atteindre l'objectif de remplissage ou de remplissage d'air ; Le joystick (circuit de gaz) est ensuite connecté à l'arbre de commande sur le châssis de cage avant par un crochet.

B. E.joystick (circuit de gaz) est soudé par un tuyau en acier creux, et sa fonction :

1, Volume de gaz supplémentaire. 2, Commande du circuit d'air : rangée avant montante, rangée avant se rétractant, rangée arrière montante, rangée arrière se rétractant, ouverture du jeu, fermeture du jeu. 3, Contrôler le mouvement vers l'avant de l'embout buccal.

C. Le câble de commande est utilisé pour contrôler la marche d'entraînement, le freinage, le pointage avant et arrière.

Lors de la marche, le câble de marche avant doit être serré, et le frein automatique sera appliqué lorsqu'il est relâché pour éviter une vitesse trop rapide en descente. S'il est nécessaire d'avancer, serrez rapidement le câble et desserrez rapidement le câble pour réaliser la marche par point.E.Le réservoir de gaz

est installé à l'extrémité de l'embout buccal, et sa fonction est la suivante : 1, Réaliser l'équilibre de l'ensemble de la machine. 2, Stockage de gaz. E.L'ensemble embout buccal

est la partie centrale du dispositif de serrage, qui est composé du cylindre, du distributeur et de deux groupes de blocs de gonflement (griffe de maintien), etc., qui complète principalement l'appariement.
