Machine à rainures de tuyauterie hydraulique à grande vitesse sur le matériel de construction de pipelines de terrain

Name: Machine à rainures de tuyauterie hydraulique à grande vitesse sur le matériel de construction de pipelines de terrain
Brand: Wincoo Engineering Co., Ltd.
SKU: Série HGK
Price: 40,800.00 USD
Availability: InStock

Détails du produit

Lieu d'origine: Chine

Nom de marque: WINCOO

Certification: CE

Numéro de modèle: Série HGK

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: USD+24800~56800+set

Détails d'emballage: Paquet d'exportation

Délai de livraison: 30 jours

Conditions de paiement: L/C, D/P, T/T

Capacité d'approvisionnement: 10 SET/MONTH

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                High Speed Hydraulic Pipe Groove Machine, Hydraulic Pipe Groove Machine


Service après-vente fourni:	Ingénieurs disponibles pour entretenir des machines à l'étranger	Garantie:	1 année
Voltage:	Pour les véhicules à moteur électrique	Condition:	Nouveau
Le type:	Le type de tuyauterie est conique	Application du projet:	machines de découpe et de bétonnage de tuyaux

Service après-vente fourni:	Ingénieurs disponibles pour entretenir des machines à l'étranger
Garantie:	1 année
Voltage:	Pour les véhicules à moteur électrique
Condition:	Nouveau
Le type:	Le type de tuyauterie est conique
Application du projet:	machines de découpe et de bétonnage de tuyaux

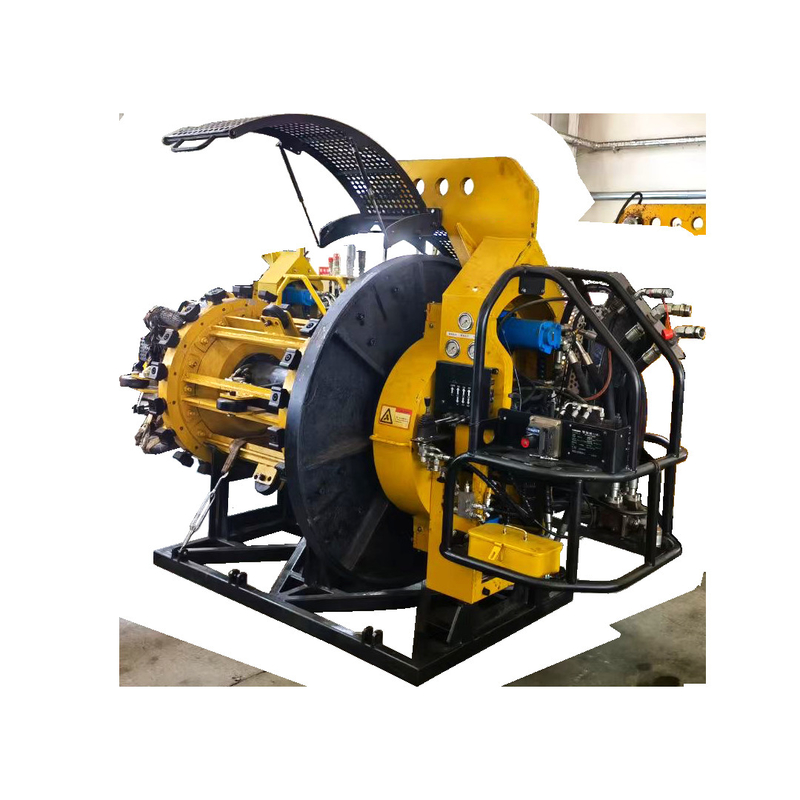

Machine à rainures de tuyauterie hydraulique à grande vitesse sur le matériel de construction de pipelines de terrain

La machine de face/beveling est un équipement spécial de traitement de l'extrémité du tuyau pour la construction de pipelines longue distance.au lieu d'un beveling manuel pour obtenir une plus grande efficacitéIl s'agit également d'un outil d'appariement nécessaire pour le soudage interne ou le soudage entièrement automatique.
L'unité de puissance du moteur électrique est également spécialement conçue pour la construction de pipelines offshore, ce qui peut réduire la pollution pour la cabine du navire.

Machine à rainures de tuyauterie hydraulique à grande vitesse sur le matériel de construction de pipelines de terrain 0

Informations générales

1, 8 "à 56" de diamètre de tuyau face machine peut être disponible.

2, l'usinage de toutes sortes de biselles avec précision.

3, Bifleur à grande vitesse, efficacité élevée et économie d'énergie

4, volume de coupe élevé, temps moyen d'utilisation pour chaque extrémité du tuyau est de 1 à 2 min.

5, Une unité hydraulique entraînée par un moteur diesel doit être utilisée pour la construction de pipelines terrestres/Une unité hydraulique entraînée par un moteur électrique doit être utilisée pour la construction de pipelines offshore.

Paramètre du produit

Modèle	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
Taille du tuyau (en)	8 à 14	20 à 26	24 à 32	32 à 40	36 à 48	48 à 56
Épaisseur du tuyau (mm)	10 à 22	10 à 22	14.6 à 30	14.6 à 30	14.6 à 50	14.6 à 50
Vitesse de l'arbre (rpm)	0 à 40	0 à 40	0 à 40	0 à 40	0 à 40	0 à 40
Résistance à la compression	0 à 10	0 à 10	0 à 10	0 à 10	0 à 10	0 à 10
Apertisseur d'outils	2 à 3	3 à 4	4	4	4	4
Traction de coupe (mm)	90	90	90	90	90	90
Type de transmission	Moteur hydraulique ou électrique
Transmission de l'aliment	Cylindre hydraulique
Poids (t)	1.2	2.5	3.5	4	4.2	4.5
Dimension (mm)	1900x800x1050	2100 x 950 x 1250	Pour les appareils électroniques	3256x1952x1776	3459x2002x2002 Je suis désolé.	3332x1972x2165
Une centrale hydraulique	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

Caractéristiques du produit

1Adopter un système de transmission flexible pour combiner une centrale hydraulique et un ensemble de machines pour répondre à la norme mobile

2, Le système de conduite principal adopte la conduite hydraulique et le mécanisme de transmission de la plaque de rotation de conduite, qui peut conquérir les impacts de la charge et de l'onde d'impact.

3Le système de transmission d'alimentation adopte un système hydraulique.

4, Le mouvement principal de transmission et d'alimentation adopte un système de rétroaction de type fermé, présente un volume de contour élevé et une efficacité élevée.

5Le système global adopte des composants de contrôle hydraulique pilote et de contrôle de plaque, présente une automatisation simple et élevée, un fonctionnement et une maintenance fiables et faciles.

6Un coupleur rapide de type propre pourrait réduire la pollution de l'huile hydraulique.

7Le moteur diesel est monté avec un dispositif d'ajustement automatique de l'accélérateur, sauf pour les travaux de beveling, le moteur diesel sera en situation de vitesse au ralenti, pourrait économiser considérablement l'énergie.

8, fonction de compensation de température propre au système, avec capacité de réponse rapide.

9, le système hydraulique possède une fonction de préchauffage et de refroidissement, qui pourrait convenir à une zone très froide ou chaude, humide, ce qui pourrait améliorer l'efficacité du travail.

Composant majeur du produit

Je suis...Point technique de l'ensemble de machines

1, bonne capacité de centralisation, haute vitesse et grande expansion de la force, pourrait assurer la pince stable pendant la coupe..

2, Les outils adoptent une technologie d'imitation, pouvant couper contre l'extrémité du tuyau en fonction de la rondeur du tuyau, assurant la forme et la précision des biselles.Les barres de lames composées ont été adoptées qui pourraient terminer toutes sortes de guillemets composés en fonction de différents matchVoir les illustrations 9 et 10.

3, adopte une lame en alliage de marque célèbre, présente une efficacité de coupe élevée et une longue durée de vie.

4, adopter unique inventeur de conduite de plaque rotative et de conduite d'alimentation, former un système de rétroaction mécanique et hydraulique définie, utiliser une pompe à huile de petit débit, pourrait offrir une coupe stable,éviter le choc de la lame et l' obstruction du moteur.

Machine à rainures de tuyauterie hydraulique à grande vitesse sur le matériel de construction de pipelines de terrain 4

II. Le secteur privéPoint clé de fonctionnement

1Levez la machine de face devant l'extrémité du tuyau par un équipement de levage, insérez la section de pinceau dans le tuyau, opérez la tensionjoystick, en mettant toutes les chaussures de support de pinceau contre l'intérieur du tuyau, assurez-vous que la section de pinceau est fixée au centre deLe tuyau.

2, Opérer joystick d'alimentation rapide, faisant tourner la plaque près de l'extrémité du tuyau rapidement.puis opérer l' arbre principal tourner joystick d' alimentation de l' usine pour démarrer les travaux de la flèche.

3, Après le travail de beveling, opérer l'arbre principal tourner joystick plaque pour arrêter l'alimentation, mettre la plaque tournant tournant 2 à 4 cercles à la vitesse de marche pour préciser l'extrémité du tuyau, arrêter tourner la plaque,accélérer retourner la vitesse de rotation, et arrêtez-vous, relâchez la section de la pince, et passez à l'articulation suivante.

III. Les États membresUnité de puissance

La centrale électrique est constituée d'un moteur, d'une pompe hydraulique, d'un réservoir d'huile hydraulique, d'un réservoir diesel, d'un radiateur, d'un système de filtrage, d'un tuyau hydraulique, d'un panneau de commande, etc. La centrale électrique est connectée à la machine par un coupleur rapide,qui est fiable et facile à utiliser.
