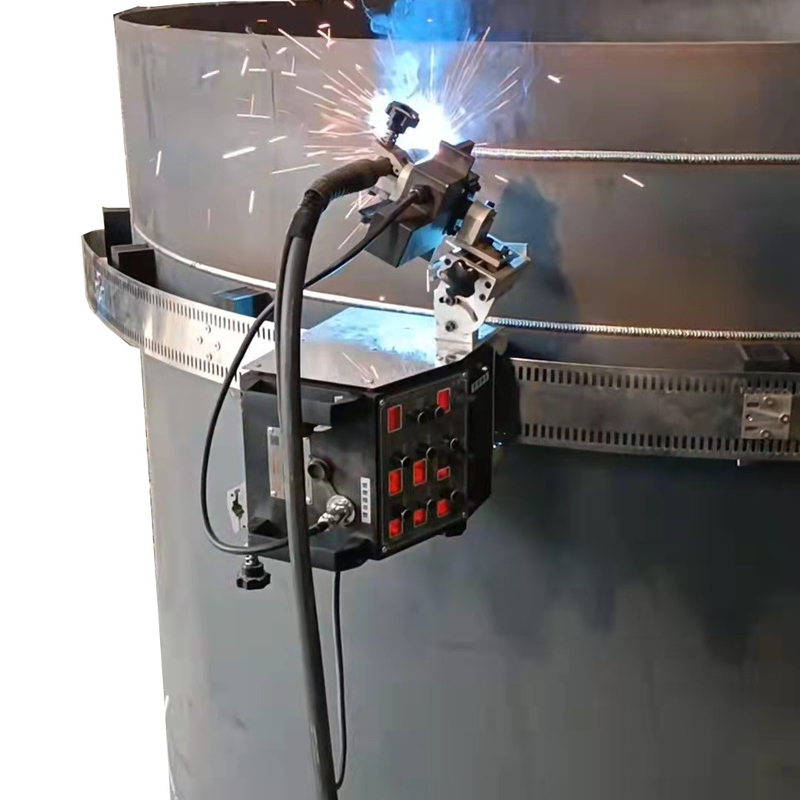

Tracteur de soudage à réservoir simple avec voie droite et flexible

Procédure de soudage

Rails droits :

Étape 1 : Utilisez 6 vis à tête hexagonale creuse M4X12 pour installer 3 ensembles de sièges magnétiques sur le rail. Notez que la poignée de l'aimant est dans la direction du rack. Le rail est assemblé. Un autre ensemble de rails peut être superposé sur la plaque de connexion d'extrémité et utilisé indéfiniment.

Étape 2 : Installez l'unité centrale du robot de soudage sur un rail à partir d'une extrémité du rail, faites attention à l'embrayage de marche en position ouverte. L'embrayage est en position fermée lorsqu'il est utilisé.

Rails flexibles :

Étape 1 : Montez 3 ensembles d'aimants sur 3 positions magnétiques au milieu du rail à l'aide de 12 boulons à tête plate M6X16. Serrez.

Étape 2 : Relâchez l'embrayage du rail, installez le robot de soudage sur le rail, fermez l'embrayage et l'unité centrale peut glisser sur le rail. Relâchez ou fermez l'embrayage de marche, le moteur principal peut fonctionner normalement lorsqu'il est utilisé.

Étape 3 : Installez la plaque de pression, le patin plat ultra-mince et le rail souple sur le bloc d'aluminium magnétique avec 3 boulons plats M6X16 à tour de rôle, serrez et assemblez le rail. Une autre extrémité de l'ensemble de rails peut être insérée sous la plaque de pression pour une circulation infinie.

Étape 4 : Ajustez l'auxiliaire externe à une hauteur raisonnable, l'auxiliaire externe a glissé sur le pistolet de soudage pour le soutenir pendant le soudage, peut efficacement empêcher le pistolet de soudage d'être trop haut ou trop bas ou de trembler.

Installation courante

1. Fixez la torche au clip et serrez-la.

2. Fixez la torche au clip et serrez-la. Installez le fil de commande de soudage (extrémité du pistolet) ici et serrez-le.

3. Installez le câble de commande de la poignée de soudage (queue) sur le boîtier d'alimentation (gauche), installez le câble de commande du dévidoir sur le boîtier d'alimentation (droite) et serrez-le.

4. Dénudez les 2 fils de la poignée de soudage de commande du dévidoir, vissez ou soudez le joint de conversion à la ligne de commande d'origine, collez le ruban isolant, installez la fiche de commande du dévidoir sur le boîtier d'alimentation sur le joint de conversion, solution parfaite. La prise d'alimentation du boîtier d'alimentation est connectée à une alimentation AC220V 50/60Hz pour l'utilisation. Remarque : les utilisateurs doivent faire attention à la protection d'auto-distribution.

5. Installez la ligne de commande de l'oscillateur ici et serrez-la.

6. Installez le fil de soudage sur la carte de fil, faites attention à l'oscillation du balancier de fil, laissez suffisamment d'espace de perturbation, sinon cela affectera le fil et endommagera le balancier.

7. Installez la fiche de la ligne de commande du dévidoir et les deux trous de presse à l'extrémité de la poignée de soudage sur le dévidoir (Panasonic) et serrez-la.
