Soudeuse verticale automatique à couture de haute qualité pour la construction de réservoirs
Description du produit
Le soudeur à gaz-électrique vertical EGW est une machine de soudage automatique très efficace qui utilise la technologie de boucle fermée à rétroaction courante pour améliorer le contrôle du processus de soudage.Sa caractéristique principale est la possibilité de créer une seule passe de soudure avec une épaisseur allant de 10 mm à 50 mmLa machine contrôle également automatiquement le niveau de liquide de la piscine en fusion et ajuste la longueur du fil utilisé.le rendre facile à utiliser et à mettre à jourCe soudeur polyvalent est largement utilisé dans diverses industries telles que le pétrole, les produits chimiques, les hauts fourneaux et la construction navale.
Paramètre du produit
| Modèle |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Monnaie de soudage |
80 à 800 A
|
| Voltage de soudage |
20 à 45 V |
| Vitesse de soudage |
100 à 300 mm/min |
| Entrée de puissance |
380/3PH/50 Hz |
| Puissance nominale |
25 kW |
| Rigoles |
V/X rainure |
| Position |
Coupe verticale ((3G) |
| Vitesse totale de déplacement |
2650 mm/min |
| Vitesse totale de déplacement du véhicule |
350 mm/min
|
| Le réservoir Dia |
5.0 m et plus |
| Dia de fil |
Φ1,6 mm |
| Épaisseur de la plaque |
10 ~ 45 mm |
| Largeur de la coquille |
de bas en haut 1,5 à 3,2 m |
| Réglage de la torche |
3 axes |
| Réglage de l'allumage vers le haut/vers le bas |
± 25 mm |
| Réglage de la vitesse de rotation de la torche |
± 25 |
Composant majeur du produit
1Le maître cadre.
Le châssis principal du soudeur EGW est constitué d'acier structural et de tubes carrés.
Méthode d'érection: de bas en haut
Pour les véhicules à moteur électrique
Largeur de la coque: de bas à haut de 1,5 à 3,0 m
2- Le convoyeur et le contrôle de soudage de l'EGW
Méthode de commande: commande en boucle fermée ou en boucle ouverte, choisie par commutateur.
2.1Le moteur de voyage est fabriqué au Japon.
2.2, embrayage: Oui, il est utilisé pour déplacer le chariot manuellement
2.3, contrôle
a. les produits de baseBouton (Arc démarrer; Arc arrêter; fil d'alimentation)
b. Éclairage (alimentation ON/OFF; déplacement automatique)
c. Mètre (mètre à ampères 2,5 G; voltmètre 2,5 G)
d. Commutateur (port vers le haut/vers le bas)
e. Bouton (courant de soudage; tension de soudage; dégagement; vitesse de déplacement en régulation en boucle ouverte)
2.4, Oscillateur et commande
a. Amplitude: 0 à 50 mm
b. Fréquence: 0 à 50 T par minute
c. Temps de séjour: 0 à 3 secondes
d. moteur à courant continu: 52 W
2.5, Torche et réglage
a. lampe de refroidissement par eau
- Le diamètre:1.6 ~ 2,4 mm
- Le refroidissement à l'eau
b. Ajustement
- Réglage vertical: 100 mm
- Réglage horizontal: 100 mm
2.6, rail rigide (3,5 m, dont 6 pièces d'aimants électriques)
a. rails rigides
b. Un support est installé sur la face avant du rail et prolonge la durée de vie du rail.
c. aimants électriques
2.7Barres de support en cuivre
a. 5 pièces pour les rainures X et 5 pièces pour les rainures V
b. Longueur: 500 mm par pièce
2.8, Distributeur d'eau et d'eau
Filtre fourni avec refroidisseur d'eau
b. Entrée de puissance: 220 V/1PH/50 Hz (transformateur fourni par le vendeur)
c. Capacité en eau: 100 litres
d. Puissance de la pompe: 370 W
3. Ensembles de câbles
Cable de soudage: 120 mm2× 60 m
Cable de commande: 10p×2,5 mm2× 60 m
Le câble d'alimentation: 3p×4mm2× 60 m
Le câble de terre: 120 mm2× 5 m

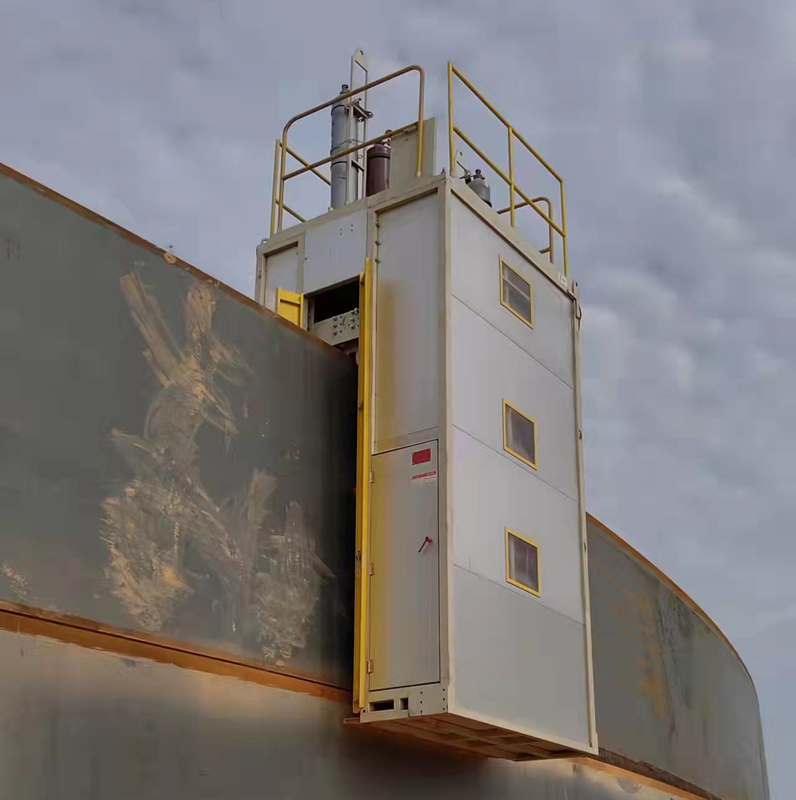

Images du produit
