Les soudeurs de réservoirs traditionnels sont chers, encombrants et incapables de souder profondément dans le réservoir, et une partie de la soudure des coins et des planchers est effectuée par un tracteur de soudage de réservoir plus portable. Aujourd'hui, nous allons présenter un tracteur de soudage simple, portable et bon marché.
Une introduction détaillée du tracteur de soudage de réservoir
Le tracteur de soudage de réservoir est un dispositif automatique. Il peut obtenir un cordon de soudure plus large après une soudure. Il est très approprié pour le soudage à l'arc, dont le diamètre est supérieur à 750 mm. Vous pouvez régler la vitesse d'oscillation, l'angle d'oscillation, la position décalée du centre et le temps d'arrêt à gauche et à droite. Il convient à divers cordons. La vitesse maximale est de 1250 mm/min en station sans soudure.
Le chariot de soudage automatique au CO2 est largement utilisé dans les navires, les ponts, les locomotives, les structures en acier, la pétrochimie et d'autres industries. Il convient au soudage de diverses structures soudées, telles que les raidisseurs, les nervures, les sections transversales, les poutres en caisson, etc. Ses principaux avantages sont les suivants :
1, Réduire l'intensité du travail et améliorer l'environnement de travail ;
2, Améliorer l'efficacité du travail, 1,5 fois celle du soudage manuel ;
3, Éviter la mauvaise qualité de soudure causée par des facteurs humains, le taux de défauts de l'opération manuelle générale est d'environ 20 %, et l'utilisation d'un chariot de soudage automatique n'a pas produit de taux de défauts de soudure, de sorte que ses avantages globaux, par rapport au soudage manuel, ont augmenté de près de 200 % ;
4, Un degré élevé d'automatisation pour assurer la stabilité de la qualité de la soudure ;
5, Les travailleurs non qualifiés peuvent le prendre rapidement ;
Principales caractéristiques du tracteur de soudage de réservoir
1), Ce chariot de soudage est un dispositif automatique, et une large soudure peut être obtenue par une seule soudure. Particulièrement adapté au soudage de matériaux en arc (tuyaux) avec un rayon supérieur à 900 mm.
2), La vitesse d'oscillation, l'angle d'oscillation, la position de décalage du centre et le temps de séjour gauche et droit peuvent être ajustés, adaptés à différentes spécifications de passes de soudure. La vitesse de déplacement maximale du chariot est de 1250 mm/min à l'état non soudé.
Ø Remarque : L'interrupteur de boucle d'auto-protection de la machine à souder doit être fermé sur OFF lors du réglage et du soudage, car le soudeur sous gaz du chariot de soudage est un numéro de communication constant et le soudage laisse inévitablement des extrémités résiduelles. S'il est réglé sur ON, le chariot de soudage cessera de bouger, mais l'arc ne s'éteindra pas.
3), L'aimant est entièrement contrôlé par marche/arrêt, ce qui est pratique pour nettoyer les déchets de fer et déplacer le chariot. La voie est contrôlée pour empêcher le chariot de sortir de la ligne de soudure.
4), Un dispositif d'arc est fourni, et la plage de réglage du temps de collecte de l'arc est de 0 à 7 secondes.
5), Le chariot est équipé d'un interrupteur d'arrêt par induction. Le chariot peut s'arrêter automatiquement après le soudage, ce qui est pratique pour un seul travailleur pour faire fonctionner plusieurs appareils en même temps.
6), L'installation et le démontage du chariot et de la voie sont contrôlés par un dispositif spécial, ce qui est très pratique à utiliser
7), Petite taille, léger, facile à déplacer et à installer, les travailleurs non qualifiés peuvent également effectuer le soudage.
Composants principaux du tracteur de soudage de réservoir

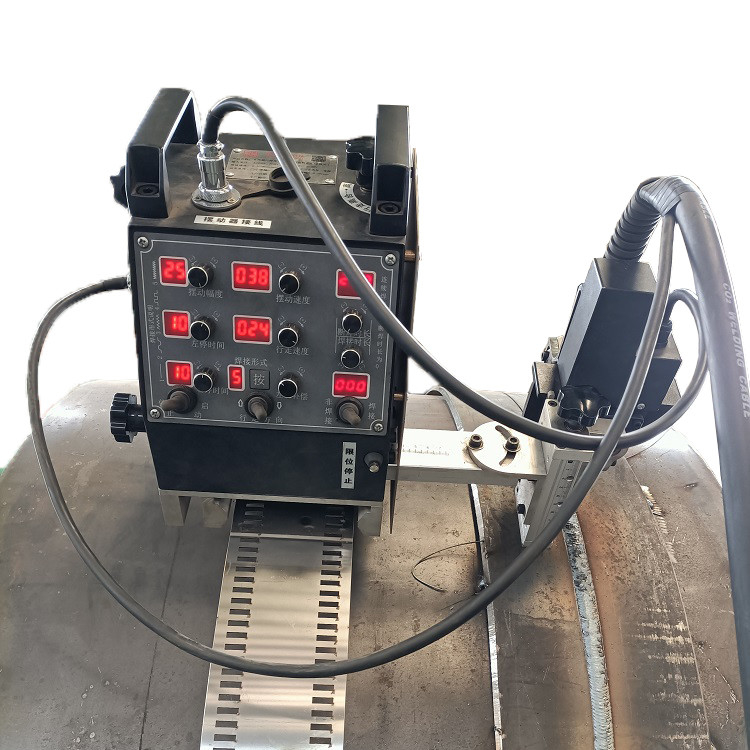

Le tracteur de soudage de réservoir est composé d'un corps, d'un boîtier de commande, de blocs coulissants X-Y, d'un porte-chalumeau, d'une roue de guidage et d'une voie droite.
1, Corps : C'est le dispositif d'entraînement, qui comprend le moteur, le boîtier de réduction planétaire, l'engrenage d'entraînement et la roue de chenille.
2, Boîtier de commande : Pour contrôler le mouvement du chariot. Veuillez vous référer au manuel du panneau de commande.
3, Dispositif transversal : Vous pouvez l'utiliser dans le processus de soudure droite (comme le boîtier du conteneur) pour ajuster la position de la torche en cas de déplacement de la voie.
4, Blocs coulissants de coupe X-Y : Il est pratique d'ajuster le chalumeau de haut en bas ou de gauche à droite.
5, Dispositif d'oscillation : Pour exécuter divers modèles de soudure.
6, Support de chalumeau : Il peut tenir le chalumeau et ajuster facilement l'angle du chalumeau. Remarque : Ne doit pas tenir la section conductrice, ce qui peut entraîner un court-circuit ou un choc électrique.
7, Prise de source : C'est la prise du câble électrique externe, qui est connectée au fil de terre. Cette prise est chargée de connecter le chariot à l'alimentateur et d'alimenter le système. (Il y a deux branches à l'extrémité du câble, dont l'une est utilisée pour connecter l'alimentateur ; une autre est utilisée pour connecter la source.)
8, Chenille à courroie d'acier : Elle est équipée d'un aimant permanent pour faire absorber la chenille aux travaux afin de répondre aux différents besoins de soudure. Il est très approprié pour le soudage à l'arc, dont le diamètre est supérieur à 750 mm.
9, Aimant : Aimant marche-arrêt puissant. Si vous souhaitez déplacer la chenille, veuillez mettre tous les interrupteurs magnétron sur "OFF".
10, Support de câble : Vous pouvez l'utiliser pour transporter le câble afin de réduire la charge de la machine à balancer.
11, Chalumeau : L'utilisateur peut choisir un chalumeau droit ou un chalumeau coudé.
