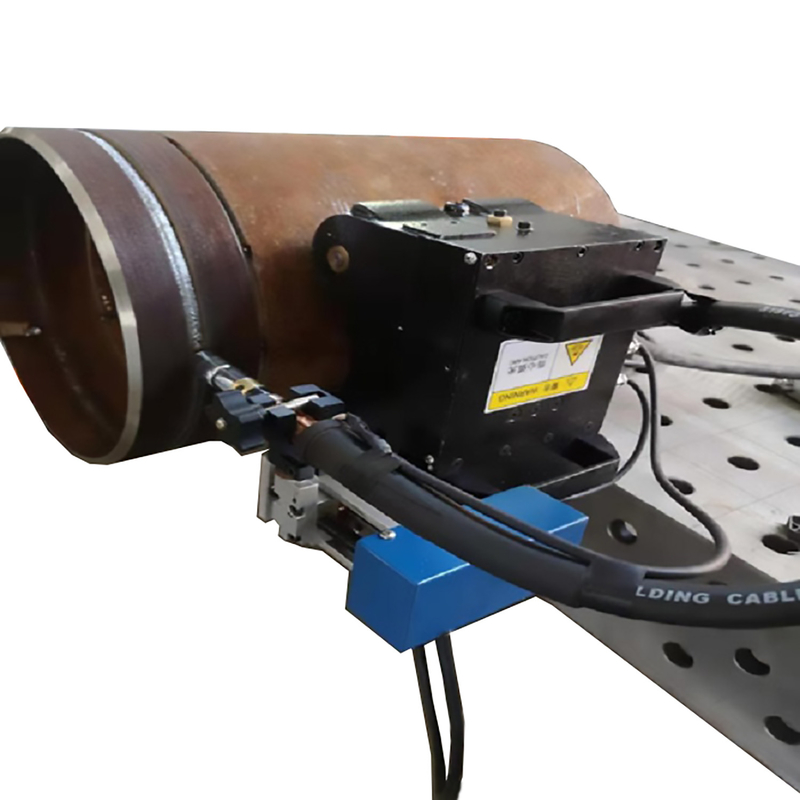

Machine de soudage de tuyaux orbitaux pour la construction automatique de pipelines

La machine de soudage automatique de tuyauterie à position complète est une solution de pointe conçue pour le soudage de haute efficacité et de précision des conduites de transport de pétrole, de gaz et de liquide sur de longues distances.Conçus pour fonctionner dans toutes les positions de soudage (1G à 6G), cet équipement assure une qualité de jointure sans couture dans les orientations horizontale, verticale, aérienne et inclinée, une exigence essentielle pour les projets de pipelines transfrontaliers couvrant divers terrains.¥ une exigence essentielle pour la réalisation de l'opération de détection de laprojets de pipelines transfrontaliers couvrant divers terrains.

Paramètre technique:

Les postes		Paramètre	Nom de l'entreprise
Tracteur	Énergie électrique	Échangeur de courant 220V
	Taille	240 x 330 x 310	Pour les produits de base:
	Le poids	16 kg	Y compris les swingers
	Mode de déplacement	Autres véhicules à moteur	autres appareils à rouleaux magnétiques
	Vitesse de marche	0∼700 mm/min
	Moteur de balancement	Le réglage de la tension doit être effectué à l'aide d'un système de freinage.
	Portée réglable du pistolet de soudage	En haut et en bas
		Avant et après	85 mm
		Plage de réglage de l'angle de fonctionnement	360°
		Exécuter la plage de réglage de l'angle	0°
Contrôle	Fonction de fonctionnement	Mode d'élan
		Vitesse de balancement	0 à 10 tours par minuteAffichage à l' échelle)
		Portée de l'oscillation	0-±10°Affichage à l' échelle)
		Ajustement de l'heure de séjour gauche et droite	0-2SAffichage à l' échelle)
		Plage de mouvement centrale	0-± 8°
		Alimentation par fil de coupe
		Démarrage/arrêt à pied
		Régulation du courant/tension de soudage
		Choix de la direction de marche
		Régulation de la vitesse de marche	0∼1000 mm/minAffichage à l' échelle)
		Options de soudage/non soudage

Principales caractéristiques:

1. Capacité de soudage dans toutes les directions
   Équipée d'un bras tournant programmable et d'un système de suivi adaptatif, la machine maintient des caractéristiques d'arc stables et une formation de perles cohérente indépendamment de l'orientation du tuyau.Le système d'entraînement à double moteur permet un contrôle précis à 0.1° résolution pour les voies de soudure complexes.

2. Compatibilité entre plusieurs processus
   Prend en charge les processus de soudage MIG/MAG, TIG et flux-core, pour les aciers de qualité API 5L X60-X100 dont le diamètre varie de 8 "à 56".La conception modulaire permet un changement rapide de processus pour la racine, chaud, remplissage et cap passe.

3. Résilience environnementale
   Le boîtier IP65 protège contre la poussière, l'humidité (exploitation à -30 °C à 50 °C) et les interférences électromagnétiques, ce qui le rend idéal pour les environnements arctiques et les installations désertiques.

4. Système de commande intelligent
   Intégré avec réglage en temps réel des paramètres de soudage (tension: 15-40V, courant: 50-500A) et algorithmes de détection de défauts.L'écran tactile HMI fournit une orientation visuelle pour les séquences de soudage orbitale et stocke plus de 200 programmes prédéfinis.

Applications:

• Lignes principales de pétrole/gaz transfrontalières

• Liens entre des pipelines sous-marins

• Soudage par contournement en terrain montagneux

• Opérations d'entretien des pipelines à la prise à chaud
