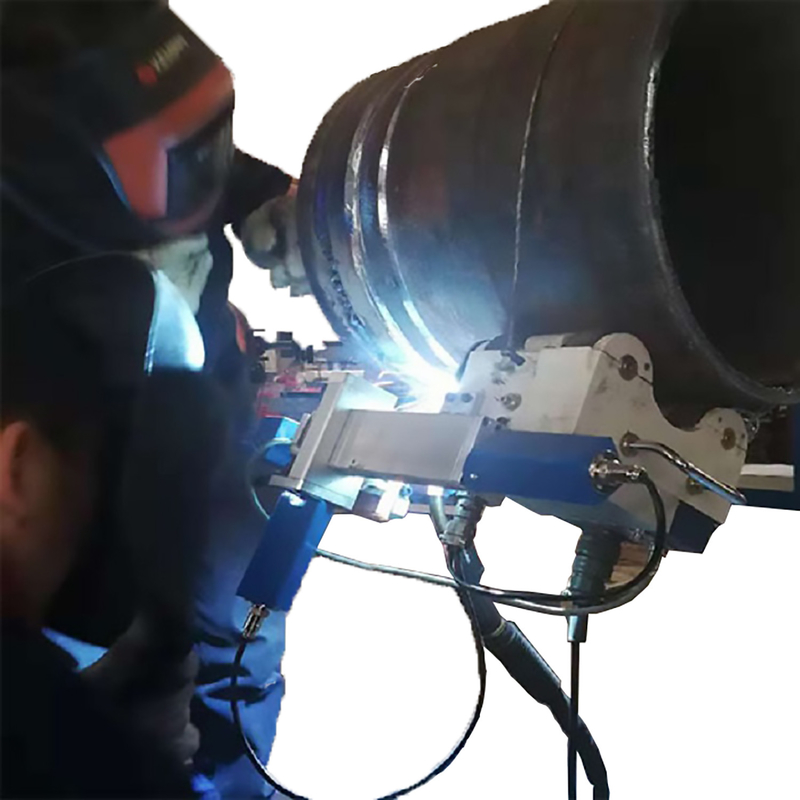

Machine de soudage de tuyaux orbitaux de haute qualité pour la construction de grands pipelines

Ce système de soudage robotisé révolutionne la construction de pipelines grâce à une automatisation améliorée par l'IA, spécialement développée pour les pipelines de transmission à haute pression de grand diamètre.

Paramètre technique:

Les postes		Paramètre	Nom de l'entreprise
Tracteur	Énergie électrique	Échangeur de courant 220V
	Taille	240 x 330 x 310	Pour les produits de base:
	Le poids	16 kg	Y compris les swingers
	Mode de déplacement	Autres véhicules à moteur	autres appareils à rouleaux magnétiques
	Vitesse de marche	0∼700 mm/min
	Moteur de balancement	Le réglage de la tension doit être effectué à l'aide d'un système de freinage.
	Portée réglable du pistolet de soudage	En haut et en bas
		Avant et après	85 mm
		Plage de réglage de l'angle de fonctionnement	360°
		Exécuter la plage de réglage de l'angle	0°
Contrôle	Fonction de fonctionnement	Mode d'élan
		Vitesse de balancement	0 à 10 tours par minuteAffichage à l' échelle)
		Portée de l'oscillation	0-±10°Affichage à l' échelle)
		Ajustement de l'heure de séjour gauche et droite	0-2SAffichage à l' échelle)
		Plage de mouvement centrale	0-± 8°
		Alimentation par fil de coupe
		Démarrage/arrêt à pied
		Régulation du courant/tension de soudage
		Choix de la direction de marche
		Régulation de la vitesse de marche	0∼1000 mm/minAffichage à l' échelle)
		Options de soudage/non soudage

Points forts techniques:

1. Technologie de soudage adaptatif
   Utilise la détection de la vision laser (0,02 mm de précision) et des algorithmes de réseau neuronal pour ajuster dynamiquement les paramètres de soudage.Compensation automatique pour les défauts d'alignement des tuyaux (± 4 mm) et les écarts de racine variables pendant le soudage circonférentiel.

2. Une conception économe en énergie
   Le système d'alimentation hybride accepte une entrée CA/CC de 220V à 480V avec un rendement de conversion d'énergie de 92%.permettant une soudure continue à 360° à des vitesses de 50 à 300 mm/min sans repositionnement.

3. Contrôle avancé des processus

• Passage de racine: TIG pulsé avec oscillation d'arc (fil de 1 à 2 mm)

• Passes à chaud/remplissage: MIG synergique avec motifs de tissage 3D

• Cap pass: technologie de dépôt à écart étroit
  La surveillance en temps réel de la profondeur de pénétration (erreur < ± 0,5 mm) empêche la combustion dans les tuyaux à paroi mince.

4. Intégration des données
   Le module 5G intégré transmet les enregistrements de soudage (courant, vitesse, profils thermiques) aux plateformes cloud pour une traçabilité de la qualité. Génère automatiquement des rapports conformes à la section IX de l'ASME

5.

Les indicateurs de performance:

• Qualification de soudage par position: EN ISO 15614-1

• Efficacité de dépôt: 96%

• Répétabilité: ±0,15 mm

• Consistance de la largeur de la perle: CV<3%

Idéal pour la construction de pipelines dans les régions du pergélisol, les zones sismiques et les zones densément peuplées,ce système atteint 98% taux d'acceptation de premier passage tout en réduisant les coûts de main-d'œuvre de 60% par rapport au soudage manuel.
