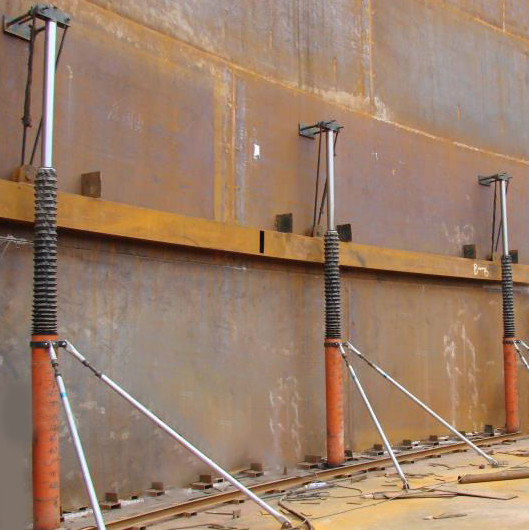

Système hydraulique avancé de prise en main pour la construction de réservoirs

Actuellement, il existe six méthodes de construction pour la construction de grands réservoirs de stockage : vérin hydraulique, colonne centrale, flottant, chargement avant, levage mécanique. Le système de vérin hydraulique est le plus largement utilisé, caractérisé par une large adaptabilité et pouvant théoriquement être appliqué à des réservoirs de toutes tailles ; le contrôle de l'opération est simple, fiable et moins menaçant. Il est donc adopté par de plus en plus de personnes. Le vérin hydraulique est une partie importante du système de vérin hydraulique.

Voici la liste du contenu :

• Quels sont les composants du produit du vérin hydraulique ?

• Quelles sont les caractéristiques et les applications du vérin hydraulique ?

• Quelles sont les étapes de construction du vérin hydraulique ?

Quels sont les composants du produit du vérin hydraulique ?

Un module comprend

• 1 ensemble x Centrale de pompage : Alimentation hydraulique, puissance du moteur 4KW, débit nominal d'environ 15 l/min.

• 5 ensembles x vérins de levage : 25 tonnes nominales (18 tonnes, 100 %) (Comprenant les composants du dispositif de levage hydraulique — câbles en acier, dispositif de support, tirant, etc.)

• 5 ensembles x système de flexibles d'huile : La construction d'un réservoir nécessite un système de contrôle de levage. Chaque système de contrôle de levage comprend :

• 1 ensemble x Commandes électriques et panneaux de commande :

Chaque ensemble comprend :

• 1 boîtier de commande PLC centralisé,

• 1 armoire d'alimentation (Avec le bouton-poussoir concentré et le système de contrôle automatique PLC ou le contrôle par poignée unique.

Quelles sont les caractéristiques et les applications du vérin hydraulique ?

• Application

1. Les vérins hydrauliques sont principalement utilisés pour la construction verticale du haut vers le bas du réservoir ;

2. Il peut également être utilisé pour le levage ou le levage de méga pièces.

• Caractéristiques

1. Le système de levage hydraulique se compose d'une station de pompage hydraulique, de vérins, de câbles en acier et de courses. Facile à installer et à utiliser ;

2. Le système de levage hydraulique utilise le contrôle central PLC pour gérer le levage. Chaque bloc d'alimentation est équipé d'un dispositif d'équilibrage auxiliaire pour garantir la précision du levage simultané ;

3. La station de pompage du vérin hydraulique dispose de deux modèles de fonctionnement : commande manuelle subsidiaire et commande centrale. Le vérin peut être réglé pour se soulever séparément ou pour se soulever avec plusieurs autres en un seul groupe, et plusieurs groupes peuvent également être intégrés pour se soulever afin d'obtenir une meilleure précision et un meilleur effet de soudage ;

4. Tous les vérins sont équipés d'une soupape de sécurité. Il peut être automatiquement verrouillé pour éviter la chute du vérin/réservoir, même en cas de coupure de courant, de rupture de flexible haute pression, d'éclatement ;

5. Le vérin est équipé d'un flexible haute pression pour éviter les fuites d'huile qui se produisent généralement avec les multiples flexibles traditionnels. Le vérin reviendra à sa condition initiale par son propre poids ;

6. La course du vérin hydraulique est de 1475 mm, ce qui peut satisfaire chaque coque annulaire avec un levage en une seule étape de 2500 plaques. Réduit considérablement le gaspillage de temps ;

7. La hauteur de base du vérin hydraulique est de 2050 mm, ce qui peut correspondre à une machine à souder à la circonférence automatique pour procéder au soudage de la soudure de la circonférence interne ;

8. Configuration du module, la quantité de vérins hydrauliques peut être ajustée en fonction de la taille et du poids du réservoir ;

9. Haute efficacité, chaque levage ou descente ne prend que 15 minutes environ ;

10. Peut bien coopérer avec nos machines à souder les réservoirs, ce qui peut considérablement réduire les coûts de main-d'œuvre et réduire le temps de construction ; Habituellement, une machine à souder les joints horizontaux peut correspondre à 6 à 10 soudeurs qualifiés. Une machine à souder les joints verticaux peut correspondre à environ 20 à 30 soudeurs qualifiés et un tracteur de soudage bout à bout/en angle peut correspondre à 6 à 15 soudeurs qualifiés.

Quelles sont les étapes de construction du vérin hydraulique ?

La brève description suivante donne la procédure de travail dans ses grandes lignes. Elle peut être modifiée dans certains détails si nécessaire.

1. Le fond du réservoir – les plaques sont placées sur la fondation préparée et soudées ensemble.

2. Les poutres ou le treillis du toit sont assemblés et finalement joints au bord supérieur de l'anneau de la coque.

3. Le système de levage hydraulique est installé dans le réservoir. Les plaques du deuxième anneau de la coque (à côté de l'anneau supérieur) sont positionnées à l'extérieur du premier.

4. La partie complétée du réservoir (toit et anneau de coque supérieur) est soulevée hydrauliquement à une hauteur à laquelle les plaques du deuxième anneau peuvent être mises en place et le revêtement du toit peut être terminé.

5. Les plaques du deuxième anneau de la coque sont situées exactement et soudées ensemble au bord inférieur du premier anneau.

6. Les plaques du troisième anneau de la coque sont placées à l'extérieur du deuxième anneau de la coque.

7. La partie complétée du réservoir (toit des deux anneaux de coque supérieurs) est soulevée.

8. Le cycle d'opérations ci-dessus est répété jusqu'à ce que le dernier anneau de la coque (inférieur) soit terminé.

9. L'ensemble du réservoir est abaissé sur la plaque inférieure et soudé à celle-ci.

10. L'équipement de levage est démonté.

Le vérin hydraulique est principalement utilisé dans la construction de grands réservoirs. WINCOO ENGINEERING CO.,LTD fournit des équipements de vérin hydraulique pour réservoirs aux entrepreneurs de réservoirs du monde entier.
