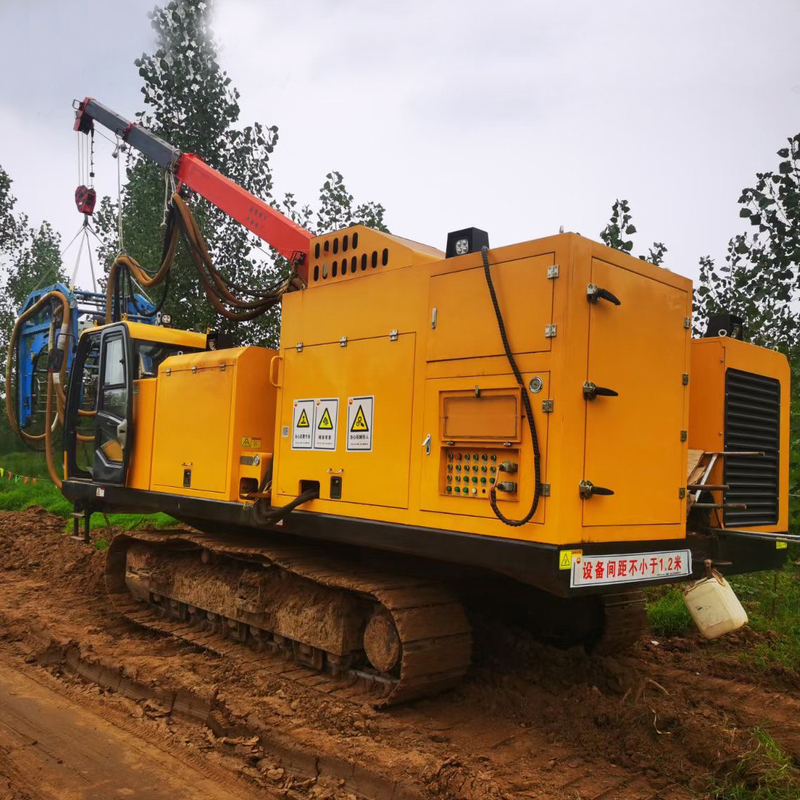

Name: Station électrique mobile avancée et payeur pour la construction de pipelines Poids 13000 kg
Brand: Wincoo Engineering Co., Ltd.
Price: 50.00 USD
Availability: InStock

Détails du produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: WINCOO

Conditions de paiement et d'expédition

Prix: $136,800.00/sets 1-99 sets

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:

Condition:	Nouveau	Garantie:	1 année
Industrie concernée:	Fabrication, travaux de construction	Poids (kg):	13000
Emplacement de la salle d'exposition:	Aucune	Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit	Type de commercialisation:	Nouveau produit 2022
Garantie des composants de base:	1 année	Composants de base:	Moteur, boîte de vitesses, moteur, pompe
Point de vente unique:	Efficacité de fonctionnement élevée	Nom du produit:	PayWelder
Application du projet:	Station de soudure	Service après-vente fourni:	Appui vidéo
Mots clés:	Tracteur de soudage

Condition:	Nouveau
Garantie:	1 année
Industrie concernée:	Fabrication, travaux de construction
Poids (kg):	13000
Emplacement de la salle d'exposition:	Aucune
Vidéo d'inspection de sortie:	Fournit
Rapport d'essai de la machine:	Fournit
Type de commercialisation:	Nouveau produit 2022
Garantie des composants de base:	1 année
Composants de base:	Moteur, boîte de vitesses, moteur, pompe
Point de vente unique:	Efficacité de fonctionnement élevée
Nom du produit:	PayWelder
Application du projet:	Station de soudure
Service après-vente fourni:	Appui vidéo
Mots clés:	Tracteur de soudage

Station électrique mobile avancée et payeur pour la construction de pipelines Poids 13000 kg

La société WINCOO ENGINEERING CO., LTD. a été créée pour fournir des services d'ingénierie à des entreprises de l'industrie automobile.

Le tracteur de soudage de la série HG,également connu sous le nom de soudeur de paiement,est le choix idéal pour le soudage de pipelines.
Il est conçu pour être facilement entretenu sur place: tous ses composants tels que le moteur, le générateur, la grue,La Commission a procédé à une analyse de la situation dans le secteur de la pompe hydraulique.De plus, pour offrir une flexibilité maximale et un rapport qualité-prix sur place, le tracteur de soudage de la série HG peut être personnalisé selon vos besoins.

Description des produits

HG series welding workstation is a pipeline welding equipment developed by our company according to the technical development requirements of long-distance pipeline and the experience of similar products at home and abroad.L'utilisation de la technologie hydraulique complète de marche, les principaux composants de l'utilisation de composants hydrauliques de renommée internationale, améliorer les performances techniques et la fiabilité du véhicule,atteindre le niveau des produits similaires à l'étrangerIl peut transporter une machine de soudage électrique, un compresseur d'air et d'autres équipements.

La station de travail de soudage de la série HG adopte un moteur diesel de marque de renommée internationale comme source d'alimentation, et le système de production d'énergie monté sur le véhicule a une capacité d'alimentation externe de 160kva.Le système de production d'électricité adopte la forme de transmission directe, qui présente les avantages d'une structure simple, de moins de points de défaillance, d'un petit volume, d'un rendement élevé, d'une transmission stable, d'un faible bruit et d'une faible consommation d'énergie.Selon les caractéristiques de fonctionnement de la station de travail de soudage, concevoir spécialement le système complet de marche à entraînement hydraulique, la capacité tout-terrain est forte, sauf peut-être dans la conduite routière générale, mais convient également dans le désert, le sol lâche,le plateau et ainsi de suite l'environnement mauvaise zone porte sur le grand champ de l'ingénierie opération de construction.

Les pièces de couverture de la machine adoptent la conception de porte gauche et droite, pratique pour l'entretien quotidien.

Composant majeur du produit

I. Moteur

Cummins 6btaa-5.9-c202 (2200) quatre temps, turbocompressé, démarrage électrique direct, moteur diesel refroidi à l'eau.

Le moteur a une réserve de puissance élevée, une puissance élevée, une qualité de production d'énergie stable et une maintenance pratique.avec son système de refroidissement amélioré du moteur et sa grande structure de réservoir d'eau, a été en mesure de résister à l'environnement à haute température du bureau de pipeline en Inde et à l'environnement à basse température de l'ingénierie russe.

L'équipement standard est équipé d'un préfiltre d'air, qui peut éliminer 95% de la poussière et des impuretés dans le système d'admission d'air en ajoutant un préfiltre d'air,qui peut prolonger de 6 à 10 fois le temps de nettoyage et de remplacement de l'élément de filtre à air, réduire l'usure précoce du moteur, prolonger la durée de vie du moteur et améliorer l'adaptabilité de l'équipement à l'environnement.

Moteur Cummins, conçu pour des performances, une durabilité et une économie de carburant, avec un niveau d'émission G3.

II. PSystème de production de gaz

La partie d'alimentation du générateur adopte la marque Cummins, et le générateur adopte des produits Stanford de marque internationale célèbre.

Modèle: n° UCI274F

Puissance nominale de sortie: 160 KVA

Mesures contre la corrosion: trois traitements anti-peinture

Sortie du générateur: système de câbles à trois phases

Caractéristiques du système de production d'énergie:

1) Suspension neutre, ligne zéro non mise à la terre.

2) L'interrupteur principal de production d'énergie a pour fonction d'empêcher les phases manquantes, les surtensions et les chocs électriques.

3) Les disjoncteurs de chaque division de phase sont en cas de défaillance de phase, sur courant et sur choc électrique.

4) Toutes les prises doivent être imperméables.

III. Tsystème de ravel

Le châssis pour la technologie de châssis des excavateurs hydrauliques importés, combiné avec les conditions de fonctionnement de la demande de la centrale électrique hydraulique mobile, châssis spécial sur mesure, structure ferme,capacité de charge élevée, bonne stabilité, excellente plate-forme pour élargir, pour éviter la transformation du châssis de la pelle conduire au développement du véhicule, la capacité de charge et le pauvre, le pauvre pauvre amortissement et la rigidité;Le système de marche adopte "quatre roues et une ceinture" et un mécanisme de tensionL'équipement standard est une plaque de 600 mm à trois côtes.Différente de la centrale électrique mobile entièrement hydraulique avec transformation du châssis de la pelle, les produits fournis par notre société ont un autre ensemble de roues de support, avec 7 roues de support de chaque côté, ce qui augmente la longueur de mise à la terre, améliore la stabilité du véhicule,assure notamment la stabilité de l'escalade, améliore la capacité d'escalade et rend la conduite plus fluide et plus sûre.

La clearance minimale au sol est de 560 mm, l'angle d'approche est de 35° et l'angle de départ est de 38°.le fond de la structure de forme de la maintenance du moteur et du système de transmission, l'entretien est pratique, le fond de la forme de la paume résulte en capacité de pataugeoire est pauvre,faciles à stocker au fond d'un navire, les sédiments et autres débris ne peuvent pas être déchargés, ce qui affecte les défauts tels que la durée de vie des équipements., les produits de notre société ont annulé le bas de la forme est une structure entièrement fermée, avec huit structure de cadre de poutre, le moteur et la transmission, etc. La plupart des pièces au-dessus de la plate-forme,l'entretien de l'équipement pratique, capacité de pagaie forte, profondeur allant jusqu'à 1100 mm.

En adoptant la technologie de transmission hydraulique, les voies gauche et droite sont contrôlées respectivement par les deux poignées, qui peuvent réaliser à la fois la direction unilatérale et la direction in situ.Il a les caractéristiques d'être facile à apprendre., légère et souple, sûre et fiable.

Système de freinage à maturité pour éviter le système de freinage, freinage du véhicule et frein de stationnement et moteur à marche et réducteur intégrés, avec fonctions de liaison,qui fait fonctionner la poignée de conduite, le système de freinage est soulevé automatiquement, à la conduite, la poignée vers le milieu, freinage automatique, le système de freinage peut freiner le stationnement, pour assurer que le fonctionnement du système de freinage est flexible,freinage sûr et fiable.

Un châssis de freinage à traction entièrement hydraulique, doté d'une conception robuste, d'une forte capacité tout-terrain et d'une performance de freinage fiable.

IV. Hsystème hydraulique

Le système hydraulique du châssis adopte le système hydraulique sensible à la charge de l'américain Danfoss et Doosan avec une technologie de pelleteuse mature, qui appartient au système hydraulique fermé.

Le système de grue adopte le système hydraulique de commande à soupape ouverte mature, composé de pompe à engrenages, de treuil hydraulique, de cylindre hydraulique, de soupape à plusieurs voies et de soupape d'équilibre.

Notre société adhérant à l'optimisation, et des pipelines verticales et horizontales, doux couple dur, ordonné,concept de conception de protection fixe raisonnable et fiable de la conception et de l'installation de pipelines hydrauliques, les principales pièces hydrauliques et du tuyau sur la plate-forme à un coup d'œil, le échelonné, dans la plate-forme des composants hydrauliques juste enlever le couvercle un petit boulon peut être pratique à l'entretien,les pièces du système hydraulique du véhicule sont donc faciles à réparer et à entretenir, toutes les pressions nominales sur la conduite sont supérieures de 1,5 fois à celle de la pression hydraulique.Les tuyaux et joints hydrauliques manuels fabriqués selon une technologie professionnelle italienne sont adaptés au fonctionnement normal de l'équipement à une température ambiante de -40 °C à +50 °C..

V. Je vous en prie.Système de levage

La configuration standard de la grue adopte une grue spéciale pour véhicule de construction, rotation continue à 360°; la grue est une grue à rampe pliante; portée maximale de travail 8,5 m; couple de levage maximal 132,3 kn.m;Charge de levage nominale: 6.3t. Forme de variation de l'amplitude du boom: variation de l'amplitude du cylindre hydraulique.

Palfinger, marque de renommée mondiale, pousse télescopique à action hydraulique, rotation à 360° (d'autres marques sont disponibles)

VI. Homme-machine

La cabine de l'excavatrice adopte une conception simplifiée, le processus de moulage est magnifique et généreux, le pare-brise avant entièrement en verre sur la cabine, de larges fenêtres coulissantes sur trois côtés,et les fenêtres situées dans le coin inférieur gauche assurent au conducteur une vue largeDes joints d'airbags sont installés dans toutes les pièces mobiles de la cabine pour assurer une bonne étanchéité de la cabine.

L'ensemble de la cabine adopte un amortissement hydraulique pour réduire les vibrations, ce qui élimine efficacement les dommages causés par les vibrations de l'ensemble de la machine aux personnes et aux objets dans la cabine,et améliore considérablement le confort des opérateurs.

La serrure de la porte du conducteur est en acier, qui est principalement utilisé pour la serrure de la porte du conducteur des excavateurs tels que Hitachi et Hyundai.L'arbre de la cabine est en acier coulé 35#.

VII. Les États membresCapacité de charge

La capacité de charge de la plate-forme est de 9 t; taille de la plate-forme: 5740 mm × 2800 mm. Le soudeur semi-automatique DC400 / NL23P (y compris les câbles d'alimentation, le câblage, etc.)Les appareils électroniques sont équipés d'un compresseur d'air et d'un compresseur d'air fabriqués aux États-Unis, qui peuvent être installés dans une centrale électrique mobile pour répondre aux conditions de service..

La conception de la structure de l'armoire arrière est raisonnable, adopte le concept de conception de fractionnement modulaire et élargit efficacement l'espace d'installation et l'espace de dissipation de chaleur.Le moteur et le générateur sont disposés sur le côté droit de la cabine, et l'ensemble de l'espace situé sur le côté gauche est divisé en deux zones ouvertes.

Afin de réduire les vibrations de l'ensemble de la machine, un support et un amortisseur spéciaux sont fournis.vibrations basses à haute fréquence afin d'éviter que les équipements de transport ne soient endommagés par les vibrations, l'isolation des vibrations, doivent être basées sur l'absorption des chocs appartient à l'isolation des vibrations passives, et certains équipements de transport de l'installation de la force du pied bas deux facteurs,société de pipeline aléatoire pour le transport d'équipements tels que cabine de commande électrique et machine de soudage électrique support de montage spécial et une zone de contact dédiée plus grand amortisseur en caoutchouc, comme indiqué sur la figure ci-dessous, s'assurer qu'ils répondent aux exigences de la construction sur le terrain.

VIII. Dispositif de sécurité

dispositif de verrouillage de sécurité, l'opérateur peut tirer le levier de commande après avoir quitté la cabine, et l'équipement est en état d'arrêt pour éviter une conduite accidentelle;l'instrument de surveillance de l'équipement fourni a la fonction d'alarme d'affichage de la température de l'eau du moteur, la température de l'huile trop élevée, la pression de l'huile trop basse et la fonction de protection de l'arrêt automatique.

L'équipement est équipé du dispositif de protection contre le court-circuit électrique nécessaire, d'une assurance complète et d'un interrupteur de protection contre les fuites à deux niveaux pour assurer la sécurité des opérateurs et de l'équipement.

L'installation de l'équipement est pratique et rapide, le temps de fonctionnement est raccourci, l'entretien est simple.

1Les pièces d'entretien quotidien sont disposées à l'extérieur, faciles à utiliser.

2, adopter des pièces de transmission de puissance sans entretien, réduire considérablement la charge de travail de maintenance.

3Le moteur est équipé d'un préfiltre qui prolonge considérablement la durée de maintenance et la durée de vie de l'équipement.

Paramètres du produit

Tableau des paramètres techniques
Le numéro de modèle.	HG85	HG100	HG125	HG160
Les dimensions générales/LDH(mm)	462023002930	515023702955	515023702955	631030003300
Poids de fonctionnement sans charge	8.8T	10T	10T	13T
Pression spécifique au sol au contact du rampant	28.5Kpa	28.5Kpa	28.5Kpa	28.5Kpa
Gradibilité	≤ 30 degrés	≤ 30 degrés	≤ 30 degrés	≤ 30 degrés
Traction	≤ 91 kn	≤ 91 kn	≤ 91 kn	≤ 91 kn
Vitesse de conduite à basse vitesse	0 à 2,9 km/h	0 à 2,9 km/h	0 à 2,9 km/h	0 à 3,7 km/h
Vitesse de conduite à grande vitesse	0 à 4,6 km/h	0 à 4,6 km/h	0 à 4,6 km/h	0 à 6,4 km/h
Dégagement de grotte min	450 mm	600 mm	600 mm	600 mm
Longueur de l'enroulement de voie	2800 mm	2760 mm	2760 mm	3100 mm
Distance entre les voies	1750 mm	1770 mm	1770 mm	2150 mm
Largeur de voie	480 mm	570 mm	570 mm	570m

Données de base de la machine
Le numéro de modèle.	HG85	HG100	HG125	HG160
Moteur
Le numéro de modèle.	Pour les appareils à combustion	Les produits de la catégorie 6BTA5.9-C170	Pour les appareils à combustion	La valeur de l'échantillon doit être supérieure ou égale à:
Puissance nominale	97 kW	127 kW	132 kW	155 kW
Vitesse nominale	Pour les véhicules à moteur:	Pour les véhicules à moteur:	Pour les véhicules à moteur:	Pour les véhicules à moteur:
Système électrique	24 v	24 v	24 v	24 v
Pour commencer.	6.6 kW/8.25 ch	6.6 kW/8.25 ch	6.6 kW/8.25 ch	6.6 kW/8.25 ch
Déplacement	5.9L	5.9L	5.9L	5.9L
Cénérateur
Le numéro de modèle.	Stamford UCI224G	Stamford UCI274C est une marque américaine.	Stamford UCI274E est une marque américaine.	Stamford UCI274F, qui a été sélectionné
Capacité nominale	85 KVA	100 KVA	125 KVA	160 KVA
Voltage nominal	Pour les appareils à commande numérique	Pour les appareils à commande numérique	Pour les appareils à commande numérique	Pour les appareils à commande numérique
Fréquence nominale	50 Hz	50 Hz	50 Hz	50 Hz
Système hydraulique
Puissance maximale de la pompe	220 l/min	220 l/min	220 l/min	220 l/min
Pression de travail	29Mpa	29Mpa	29Mpa	29Mpa
Puissance de la pompe de la grue	35 l/min	35 l/min	35 l/min	90 l/min
Pression de travail	20 MPa	20 MPa	20 MPa	30 MPa
Crane
Faire	Le palmarès	Le palmarès	Le palmarès	Le palmarès
Capacité de levage	≤3200 kg	≤3200 kg	≤3200 kg	≤ 5000 kg
Distance de portée	≤ 5,6 m	≤ 7,8 m	≤ 7,8 m	≤ 8 m
Forme rotative	360 degrés	360 degrés	360 degrés	360 degrés

Photos du produit

Wincoo Engineering Co., Ltd (WINCOO) est engagée dans la fourniture des solutions/équipements les plus appropriés pour le client, les fabricants, les entreprises EPC/C sur la fabrication de tuyaux, la construction de réservoirs,construction de pipelines, lignes de production industrielles, projet d'énergie propre et autres domaines industriels.

Nos services et notre force
Nous avons la capacité de fournir des solutions viables pour soutenir les clients à être attribués avec un temps d'exécution de projet plus court,Moins de coûts en hommes-heures et méthode de construction/fabrication plus efficace et meilleure qualité au cours de la phase d'appel d'offres du projet.

En fonction de la disponibilité des installations/espaces du client, nous sommes en mesure d'étudier/concevoir et de présenter des configurations correspondantes selon le calendrier, la qualité,coût et productivité pour garantir que le rythme de production est conforme aux exigences du projet.

Pour soutenir l'exécution du projet, nous sommes toujours prêts à travailler en tant que pompiers pour fournir rapidement des matériaux de projet de différents consommables, outils, équipements / machines à des marchandises spéciales.Avec souplesse, nous sommes également heureux d'agir en tant qu'agent d'approvisionnement en Chine pour rechercher les ressources d'approvisionnement requises.
